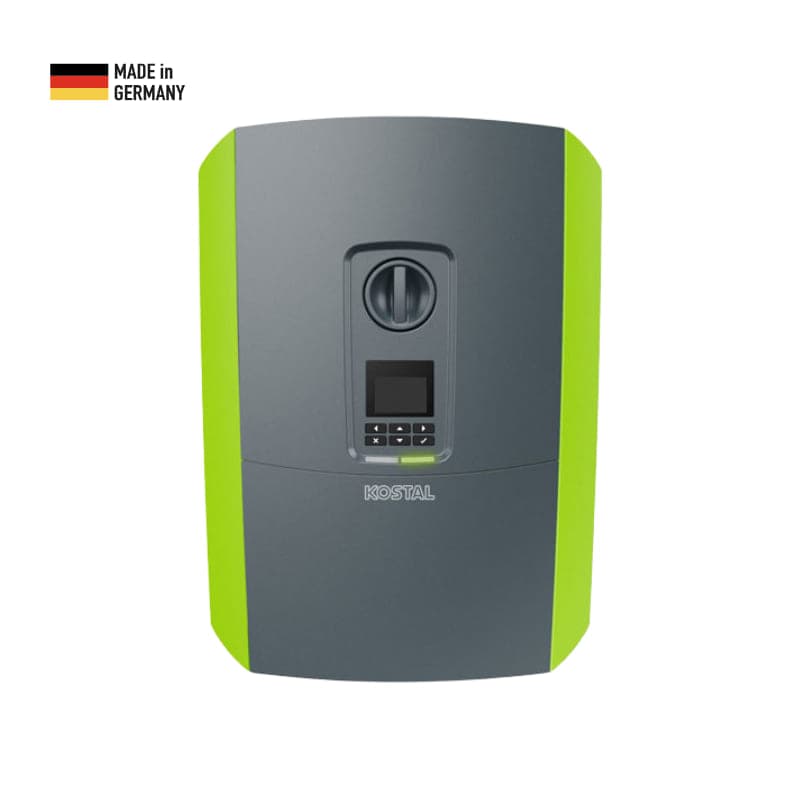

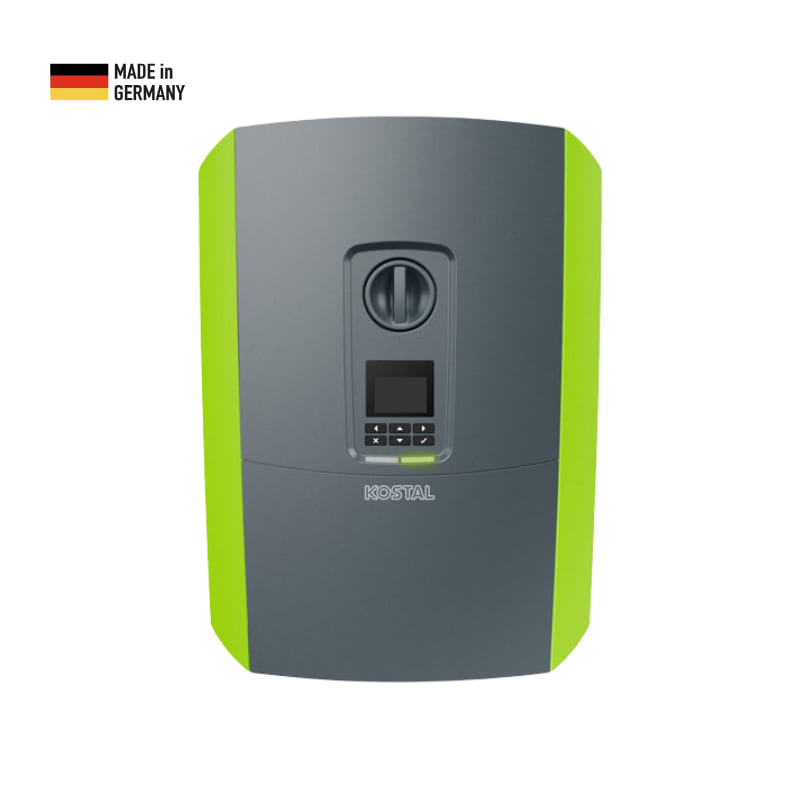

Onduleur hybride KOSTAL PLENTICORE plus G2 3 — 10535113

Un onduleur triphasé avec stockage optionnel

Le KOSTAL PLENTICORE plus G2 3, référence fabricant 10535113, est destiné à une installation photovoltaïque raccordée au réseau triphasé. Cette condition accompagne la valeur annoncée ; la puissance délivrée dépend également de l’installation et des réglages autorisés.

La fonction batterie n’est pas activée par la seule présence de l’interface. Elle nécessite un code d’activation distinct, un compteur compatible et une batterie autorisée par KOSTAL. Cette fiche concerne l’onduleur seul : ces éléments complémentaires ne sont pas déclarés fournis.

Dimensionner les entrées pour le projet réel

L’appareil dispose de 3 trackers MPPT en configuration entièrement photovoltaïque. Quand la fonction batterie est activée, une entrée est affectée au stockage et ne reçoit plus une chaîne photovoltaïque. Il faut donc choisir la répartition des panneaux en tenant compte de l’usage prévu dès la conception.

La tension d’entrée photovoltaïque maximale absolue est de 1000 V. Vérifiez la tension à vide des chaînes par temps froid et les courants admissibles. La plage MPP à puissance nominale suppose l’occupation complète des trackers ; elle est distincte de la plage générale de fonctionnement. Les bornes propres au modèle et leurs conditions figurent dans le tableau technique et la fiche constructeur.

Comparer les performances sans confondre les indicateurs

Le rendement maximal est de 97,1 %. Le rendement européen pondéré est de 95,3 %. Ces indicateurs décrivent la conversion de l’appareil dans leurs conditions de mesure. Ils ne constituent pas une promesse de production annuelle, qui dépend aussi des modules, de l’orientation, de la température et des pertes de l’installation.

Le courant de sortie assigné et les conditions de tension doivent être rapprochés du dimensionnement électrique. La puissance nominale du modèle ne fixe pas à elle seule le nombre de modules ni les réglages de puissance réactive. Le professionnel vérifie la configuration autorisée au raccordement.

Encombrement, poids et emplacement

La largeur du produit est de 405 mm. Sa hauteur est de 563 mm. Sa profondeur est de 233 mm. Le poids net est de 19,6 kg ; cette masse décrit l’appareil, pas son emballage.

Le boîtier présente un indice IP65. Les dimensions ne comprennent pas les dégagements à conserver autour de l’appareil. Préparez un support adapté, la circulation d’air, le cheminement des câbles et l’accès nécessaire à la maintenance en suivant la notice française.

Communication, logiciel et accessoires

Les interfaces documentées comprennent Ethernet LAN, Wi-Fi, Modbus/SunSpec TCP, EEBus et Modbus RTU pour le compteur. Le choix et le paramétrage du compteur font partie de la configuration ; sa compatibilité doit être vérifiée.

Les possibilités de courant et certaines fonctions dépendent de la version logicielle. La version installée sur votre appareil n’est pas déduite de cette fiche. Consultez les conditions de la documentation et faites contrôler la mise à jour à la mise en service. Ne présumez pas qu’une batterie reconnue par un autre onduleur de la marque convient à cette génération.

Les documents pour préparer le raccordement

La notice française et la déclaration UE associées concernent cette génération exacte. Conservez-les avec le dossier de votre installation et faites vérifier les protections externes par le professionnel chargé de la pose. Le stockage ne remplace pas l’étude d’une éventuelle alimentation de secours ; cette offre ne comprend ni panneaux, ni batterie, ni étude ou prestation d’installation.
