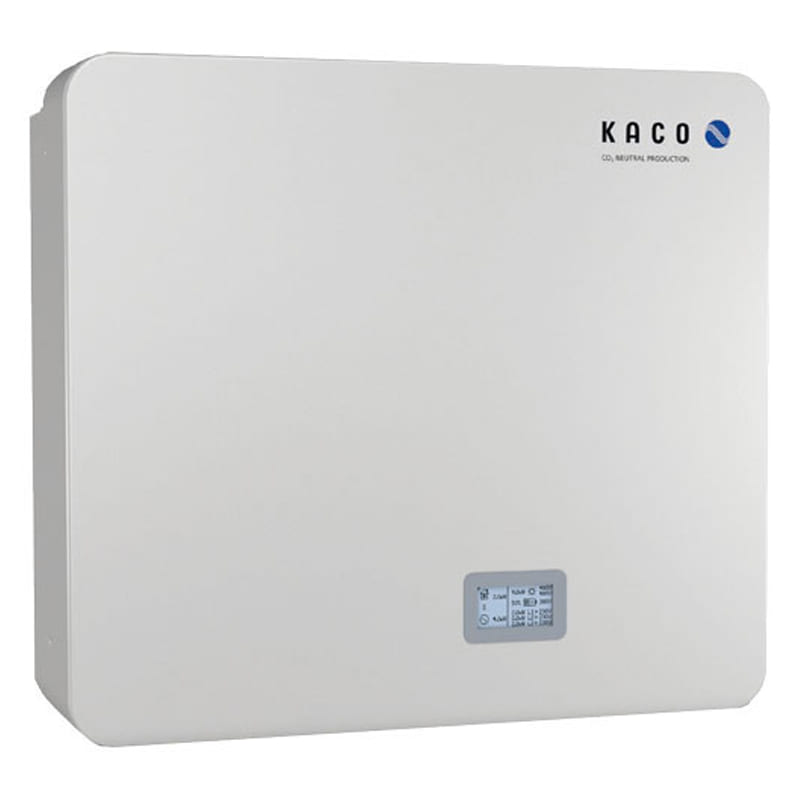

Onduleur hybride KACO blueplanet hybrid 10.0 TL3 3014763 triphasé

Un onduleur hybride triphasé pour le solaire et le stockage

Le KACO blueplanet hybrid 10.0 TL3, référence fabricant 3014763, est un onduleur hybride destiné aux installations photovoltaïques avec stockage par batterie, chez des particuliers et sur de petits sites professionnels. Selon la fiche technique du fabricant, il réunit dans un même boîtier la conversion du courant des modules, la gestion de la batterie et le raccordement triphasé au réseau, avec un fonctionnement en parallèle au réseau. L'offre porte sur l'onduleur seul : modules, batterie, compteur, câbles, accessoires optionnels et travaux ne sont pas annoncés inclus.

Comprendre la puissance de sortie

La fiche donne une puissance active nominale de 9990 W pour l'injection sur le réseau triphasé, et la même puissance nominale de 9990 W pour la charge comme pour la décharge de la batterie. Il s'agit d'une puissance active ; elle ne doit pas être confondue avec la puissance maximale de sortie, que le fabricant exprime en voltampères et qui ne se convertit pas en watts sans facteur de puissance documenté. La fiche précise également que l'injection peut être symétrique ou asymétrique entre les phases. Le professionnel vérifie ces éléments avec le gestionnaire du réseau avant de retenir cette référence.

Dimensionner l'entrée photovoltaïque

Le générateur photovoltaïque se raccorde à deux entrées, chacune associée à un suiveur MPP. La tension d'entrée maximale est de 900 V. La plage MPP s'étend de 420 V à 740 V ; la fiche la donne pour un point de fonctionnement précis de l'onduleur. La fiche indique séparément une plage de fonctionnement plus large, une tension de mise en marche, un courant d'entrée maximal par suiveur et un courant de court-circuit maximal par entrée : ces valeurs ne se confondent pas avec la plage MPP. Le dimensionnement des chaînes doit les respecter toutes, avec les caractéristiques des modules réellement retenus.

Raccorder une batterie haute tension

L'entrée batterie, en courant continu, accepte une tension de 96 V à 450 V. Le courant de charge maximal est de 25 A, valeur unique donnée par la fiche, qui s'applique de la même manière à la décharge. Ces chiffres décrivent l'onduleur : ils ne prouvent pas, à eux seuls, qu'une batterie donnée convient. La fiche cite comme appareils pris en charge les batteries BYD Battery-Box HVS et HVM, dans les capacités qu'elle précise, ainsi que l'Energy Depot DOMUS, et renvoie à une liste de modèles approuvés dans le manuel. Elle mentionne en outre un relais de coupure de la batterie intégré, un fusible côté batterie, et une charge de la batterie depuis le réseau avec un système de gestion de l'énergie externe. Aucune batterie n'est annoncée incluse dans cette offre.

Prévoir le fonctionnement en réseau séparé

La fiche présente l'appareil comme capable de fonctionner en réseau séparé, avec une tension de sortie sinusoïdale dans ce mode, et mentionne une puissance de sortie en mode secours donnée comme optionnelle. Cette offre n'annonce ni l'activation de cette fonction ni un secours autonome inclus. Si ce mode est envisagé, il convient de demander au fabricant ses conditions d'activation et de vérifier les protections exigées. La mesure de l'énergie s'appuie sur le compteur blueplanet hy-switch cité par la fiche ; la communication passe par les ports RS485 et Ethernet de la fiche, sans protocole applicatif nommé.

Installer l'appareil : dimensions, poids et conditions

Le boîtier mesure 610 mm de largeur, 552 mm de hauteur et 200 mm de profondeur. Sa masse nette est de 37 kg : le support et la manutention sont à prévoir pour cette charge. L'indice de protection IP20 indiqué par la fiche n'est pas celui d'un appareil prévu pour l'exposition à l'eau : l'emplacement doit être abrité, à confirmer avec le manuel du fabricant. La plage de température de fonctionnement indiquée va de 5 °C à 40 °C. La fiche signale également une réduction de puissance en altitude et à température élevée, une plage d'humidité relative sans condensation et une émission sonore indiquée en décibels. Le boîtier est en aluminium, avec un afficheur LCD.

Rendements, protections et documents

La fiche donne plusieurs rendements de conversion, du photovoltaïque vers le réseau, du photovoltaïque vers la batterie et de la batterie vers le réseau, ainsi qu'une courbe de rendement en fonction de la puissance. Ces valeurs décrivent l'onduleur dans les conditions de mesure du fabricant ; elles ne constituent ni une promesse de production annuelle ni le rendement de l'installation complète. Sont indiqués comme intégrés un sectionneur DC, un dispositif différentiel de type B et une protection réseau et installation de type NA. Ils ne remplacent ni la mise à la terre ni les dispositifs externes adaptés au projet. La fiche technique du fabricant est jointe en allemand et en anglais ; elle doit être conservée avec le schéma de l'installation et les références des autres composants.
