Onduleur de chaîne KOSTAL PIKO CI 60 triphasé, puissance nominale 60000 W

Un onduleur de chaîne triphasé pour les générateurs étendus

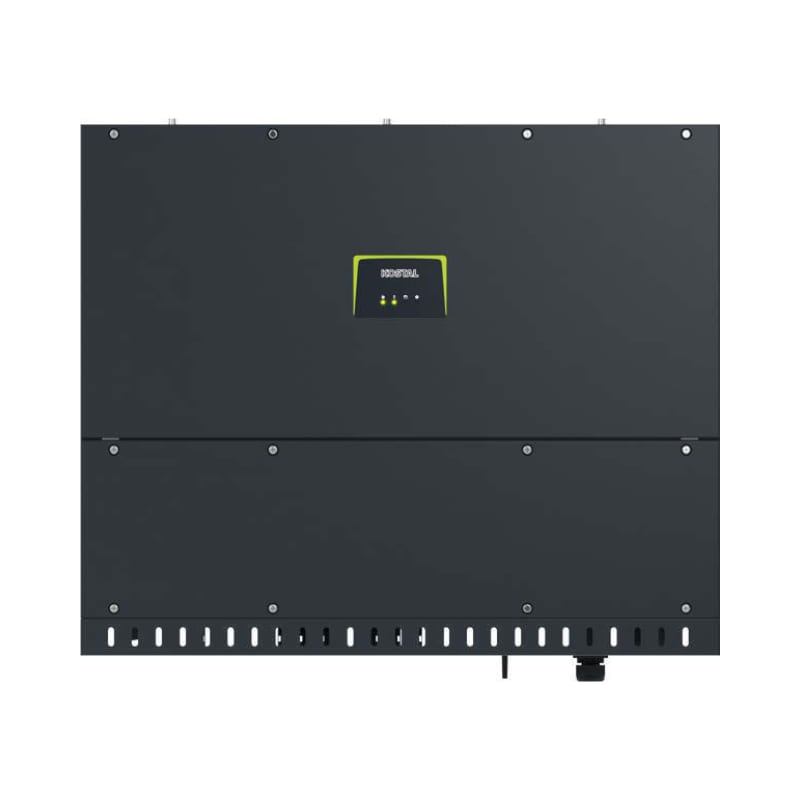

Le KOSTAL PIKO CI 60, référence fabricant 10534085, appartient à la série PIKO CI du fabricant. C’est un onduleur photovoltaïque de chaîne, sans transformateur, destiné à un réseau triphasé avec neutre. Sa puissance active nominale atteint 60000 W, donnée à facteur de puissance unitaire, ce qui le place en haut de la série décrite par la fiche commune aux trois classes de puissance. Les documents fournis ne mentionnent aucune entrée batterie : il s’agit d’un onduleur relié au réseau, pas d’un onduleur hybride. L’offre concerne l’onduleur seul ; modules, câbles, protections extérieures et travaux n’en font pas partie.

Sortie alternative et exigences du réseau

Le raccordement décrit par la fiche est triphasé avec neutre, à 400 V et à une fréquence de 50 Hz. Le courant de sortie assigné est de 90 A, tandis que le tableau distingue un courant maximal de sortie, à consulter dans la même ligne de données. Cette distinction compte pour le choix des câbles et de la protection amont. Le fabricant indique le calibre maximal de protection admis sur la sortie ainsi que les plages de section et de diamètre du câble alternatif, le raccordement côté alternatif se faisant par boulon. La plage de réglage du facteur de puissance, la limite de distorsion harmonique et la consommation de veille nocturne sont aussi données. Avant de retenir cette référence, il faut confronter ces éléments aux prescriptions du gestionnaire de réseau et au schéma de mise à la terre du site.

Suivi MPPT et plages de tension continue

Les entrées continues sont réparties entre quatre suiveurs MPPT indépendants, ce qui permet de séparer des champs de modules différents. À puissance nominale, le suivi s’effectue de 540 à 800 V. D’autres bornes figurent dans le tableau : plage de travail, tension de démarrage et tension de travail maximale, qu’il ne faut pas confondre avec la plage précédente. La tension d’entrée maximale admise est de 1100 V, valeur à comparer à la tension à vide des chaînes par température minimale. Le fabricant décrit une conception de générateur avec surcharge possible par rapport à la puissance alternative, des connecteurs Amphenol H4 côté continu et une limite de courant par connecteur. Le nombre de chaînes par suiveur et la section des câbles continus se déterminent avec ces limites.

Rendements publiés

Le rendement maximal figurant dans la fiche est de 98,3 %, et le rendement européen de 98,1 %. Ces chiffres se lisent avec la courbe de rendement de la page des dessins, tracée en fonction de la puissance de sortie pour plusieurs tensions de suivi. Ils caractérisent l’onduleur seul, dans des conditions de mesure définies. Le rendement du système dépend en plus des câbles, des modules, de la température et de la qualité du réseau ; aucune production annuelle n’est promise.

Encombrement et conditions de montage

Le boîtier a une hauteur de 710 mm, une largeur de 855 mm et une profondeur de 285 mm. Sa masse nette de 83 kg impose un support adapté et un levage organisé avant la pose. L’indice IP65, que la fiche associe à un usage extérieur, ouvre plusieurs implantations, à condition de suivre les consignes de montage du fabricant. La température ambiante maximale indiquée est de 60 °C, et la plage complète figure au tableau technique. Des ventilateurs régulés assurent le refroidissement ; il faut laisser libres les dégagements prescrits. Altitude d’installation maximale, humidité relative et émission sonore sont également renseignées par le fabricant pour juger de l’emplacement.

Interfaces et supervision

Les interfaces de série comprennent deux ports Ethernet (RJ45) avec commutateur intégré, un bus RS485 et quatre entrées numériques. Le commutateur permet de raccorder les onduleurs en guirlande sur le même réseau local. D’après la fiche, l’appareil embarque un enregistreur de données, gère l’injection en cas de commercialisation directe et reste utilisable avec de nombreux régulateurs de centrale et enregistreurs. La fiche ne nomme aucun protocole applicatif : la compatibilité avec le système de supervision prévu doit être confirmée auprès du fabricant avant l’achat. Aucune passerelle, aucune licence de supervision et aucun abonnement ne sont annoncés inclus.

Sécurité de l’appareil et obligations de l’installateur
