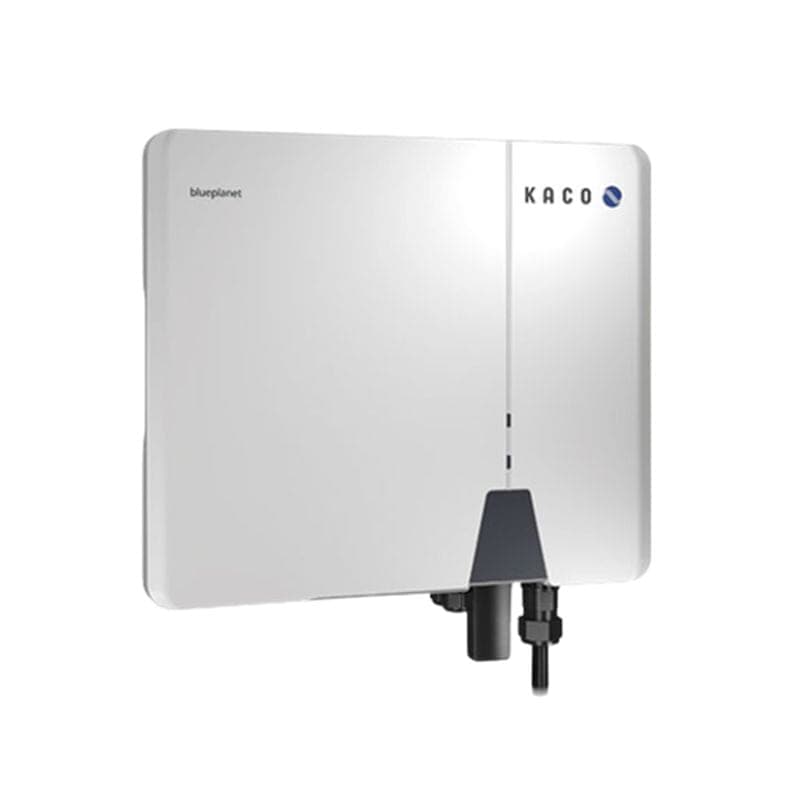

Onduleur KACO blueplanet 8.0 NX3 M2 triphasé

Convertir l’énergie solaire sur un réseau triphasé

Le KACO blueplanet 8.0 NX3 M2 est un onduleur de chaîne destiné à une installation photovoltaïque raccordée au réseau. Sa puissance active nominale et ses conditions de réseau sont précisées dans le tableau technique. Il transforme le courant continu des modules en courant alternatif pour l’installation et l’injection autorisée au réseau. Sa référence fabricant est 1002045 ; conservez-la lors de la préparation du raccordement et de la vérification du matériel reçu.

Choisir cette puissance pour le projet réel

La puissance de sortie de l’onduleur et la puissance crête cumulée des panneaux sont deux données différentes. Le dimensionnement doit tenir compte du champ photovoltaïque, de l’orientation, des ombrages, du raccordement et des limites électriques de chaque entrée. Les caractéristiques du tableau servent à comparer cette version aux autres appareils de la gamme. Elles ne permettent pas, seules, de promettre un taux d’autonomie ou une quantité annuelle d’électricité.

Organiser les chaînes photovoltaïques

Les deux trackers MPP permettent de suivre des groupes de modules distincts dans les limites définies par le fabricant. Le nombre de connecteurs par tracker varie selon la puissance ; consultez la colonne exacte de la notice avant de répartir les chaînes. Vérifiez leurs tensions à froid, leurs courants et les caractéristiques de court-circuit. Des panneaux d’apparence similaire ne sont pas automatiquement interchangeables dans une chaîne.

Distinguer plage MPP et tension maximale

La plage MPP du tableau correspond aux conditions de puissance indiquées dans la fiche technique. Cette condition ne doit pas être confondue avec la plage générale de fonctionnement ni avec le seuil de démarrage. L’installateur doit contrôler chaque limite avec les températures prévisibles et les caractéristiques des modules. Une tension compatible ne suffit pas si le courant admissible de l’entrée est dépassé.

Prévoir un emplacement adapté

L’appareil mesure 503 mm de large, 435 mm de haut et 183 mm de profondeur. Sa masse nette est de 16 kg, hors emballage. Prévoir un support capable de reprendre cette charge, un accès sûr et les distances nécessaires autour du boîtier. La dissipation est passive par convection, sans ventilateur. L’indice IP65 s’applique dans le cadre des prescriptions de montage ; il ne dispense pas de respecter l’exposition, l’environnement et les conditions d’installation indiqués par KACO.

Lire les rendements sans les transformer en promesse

La notice indique un rendement maximal de 97,69 % et un rendement européen de 97,03 %. Il s’agit de données de conversion électrique selon les conditions de mesure du fabricant. Les résultats de l’installation dépendent aussi du dimensionnement, de l’ensoleillement, des températures, du réseau et des éventuelles limitations de puissance. Les versions de puissance différente ne doivent pas être comparées à partir d’un rendement unique repris pour toute la gamme.

Configurer la communication et la supervision

La communication prévoit Wi-Fi et RS485, avec les protocoles décrits dans la documentation. Les informations de fonctionnement et les réglages accessibles dépendent de la configuration et des équipements associés. Le raccordement à un réseau local et, pour les services distants, à Internet doit être préparé. Un compteur d’énergie ou un équipement externe de régulation ne doit pas être considéré comme inclus du seul fait que l’onduleur sait communiquer avec lui.

Installer les protections et respecter les limites d’usage

Protection contre les inversions de polarité DC, protection contre les surtensions DC de type II et AC de type III, sectionneur DC et surveillance réseau. Les dispositifs de surtension internes ne sont pas remplaçables et ne dispensent pas de dimensionner les protections externes. Le montage, le raccordement, le paramétrage du pays et la maintenance électrique doivent être réalisés par un professionnel qualifié. Les panneaux peuvent produire une tension dangereuse lorsqu’ils sont éclairés ; appliquez les procédures de consignation et les temps d’attente de la notice avant intervention.

Identifier la fourniture et les documents

Cette offre porte sur l’onduleur KACO blueplanet 8.0 NX3 M2. Les panneaux, batteries, compteurs et travaux ne sont pas annoncés comme compris. Cette gamme photovoltaïque réseau est distincte de la gamme hybride NH3 : aucune connexion directe à une batterie ni alimentation de secours n’est promise. La notice et la déclaration UE en anglais, ainsi que la fiche technique du fabricant, sont associées à cette fiche. Vérifiez la référence et l’état du matériel à réception ; la documentation de l’appareil ne remplace pas l’étude de l’installation.
