Onduleur Huawei SUN2000-6KTL-M1 High Current — 6000 W nominaux triphasé

Un onduleur triphasé pour votre installation photovoltaïque

Le Huawei SUN2000-6KTL-M1, en version High Current, convertit l’électricité des panneaux pour le raccordement au réseau triphasé. Cette valeur est distincte de la puissance utilisable en secours. Son interface batterie permet d’envisager un stockage compatible, à sélectionner séparément.

Le rendement maximal du modèle atteint 98,6 %. Le rendement européen pondéré est de 97,7 %. Ces données de laboratoire ne constituent pas une garantie de production pour une installation particulière.

Dimensionner les chaînes photovoltaïques

L’appareil dispose de 2 trackers MPPT indépendants. Chaque tracker accepte une seule chaîne photovoltaïque. La limite basse de fonctionnement MPPT est de 140 V minimum. Sa limite haute est de 980 V maximum. La tension photovoltaïque maximale absolue est de 1100 V.

L’installateur doit aussi vérifier le seuil de démarrage, les limites de courant propres à la version High Current et la tension à vide au froid. Ces paramètres figurent dans la fiche technique jointe et doivent être rapprochés des caractéristiques exactes des panneaux.

Dimensions et pose

Avec le kit de montage arrière, la largeur est de 525 mm. La hauteur est de 470 mm. La profondeur est de 166 mm. Ces dimensions proviennent de la notice française ; elles correspondent à l’encombrement avec le support.

Le boîtier présente un indice IP65. Le refroidissement fonctionne par convection naturelle. Les conditions de pose, les dégagements, le support mural et les protections électriques doivent respecter la notice. La tension entre phases est de 400 V. La fréquence du réseau français est de 50 Hz.

Préparer le stockage et le secours

La limite basse de la plage de fonctionnement batterie est de 600 V minimum. Une tension compatible ne suffit pas à valider un système de stockage : la gamme de batterie, le logiciel, le nombre de modules et les raccordements doivent être compatibles avec cet onduleur.

Les gammes annoncées par Huawei sont LUNA2000-S0 et LUNA2000-S1, sous leurs conditions de configuration. Le secours décrit par la documentation avec une Backup Box B1 requiert cette interface externe et une batterie compatibles. Sa sortie de secours est monophasée et soumise à une puissance propre, distincte de celle du fonctionnement réseau triphasé. Il ne faut pas en déduire que tous les appareils de la maison resteront alimentés pendant une coupure.

Contenu de l’offre et communication

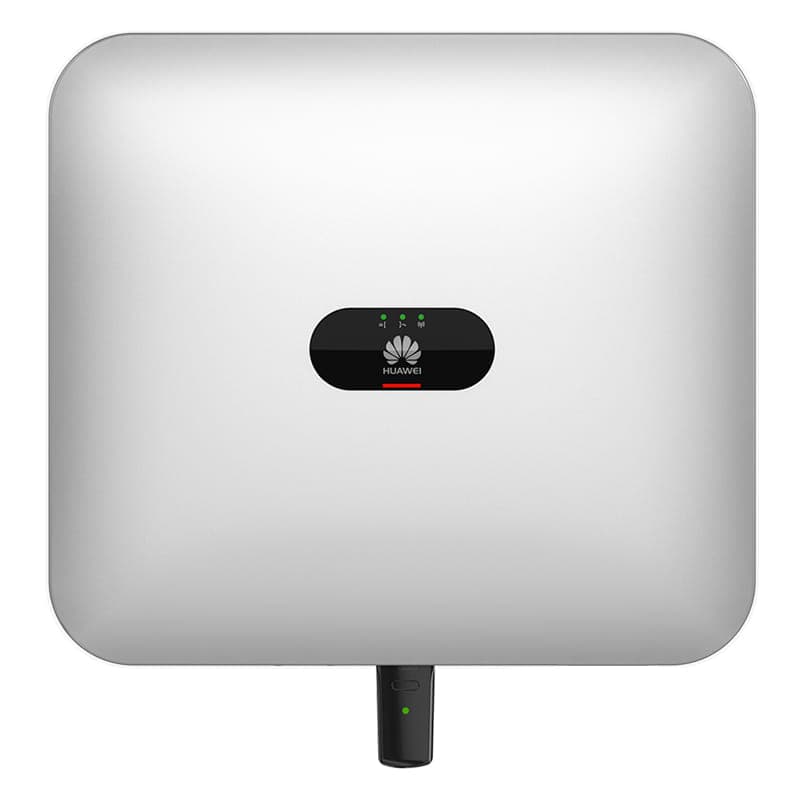

Cette fiche concerne l’onduleur seul. Batterie, compteur, matériel de secours et dongles de communication ne sont pas déclarés inclus. Le dongle visible sur l’illustration est optionnel. Le WLAN intégré sert notamment à la mise en service locale ; la liaison Ethernet requiert un Smart Dongle WLAN-FE compatible.

Consultez la notice française, la fiche technique et la déclaration UE jointes pour préparer le projet.
