Onduleur de batterie KOSTAL PLENTICORE BI 25 G3

Ajouter du stockage à une installation triphasée

Le KOSTAL PLENTICORE BI 25 G3 est un onduleur de batterie destiné aux projets de stockage stationnaire. Il convertit l’électricité entre une batterie compatible et le réseau alternatif du bâtiment. Cette offre concerne l’onduleur de batterie seul : elle permet de choisir la conversion de puissance séparément de la capacité de stockage et des autres éléments du projet.

Comprendre le couplage côté alternatif

Le principe de couplage AC permet d’intégrer le stockage dans une installation photovoltaïque existante en conservant son onduleur solaire, lorsque la configuration est compatible. Le PLENTICORE BI gère les échanges avec les batteries ; il ne remplace pas l’onduleur qui transforme directement la production des panneaux. Ses raccordements continus ne doivent donc pas être assimilés à des entrées photovoltaïques avec MPPT. L’étude électrique doit décrire les sources d’énergie, les compteurs, le raccordement réseau et les charges pour définir la configuration adaptée.

Dimensionner la batterie en fonction du projet

Les limites de tension batterie figurent dans le tableau technique. Le choix d’un pack exige également de vérifier la liste KOSTAL des modèles autorisés, leur communication et les versions logicielles. Une plage de tension similaire ne prouve pas la compatibilité. Lorsque plusieurs stockages sont associés, le fabricant impose le même fabricant, le même type et la même capacité dans la configuration présentée. L’énergie disponible et l’autonomie dépendent des batteries réellement installées, de leur état de charge et de la consommation. Aucune capacité énergétique n’est attribuée à l’onduleur seul.

Organiser les échanges et la supervision

Le système peut être configuré pour l’autoconsommation et la gestion des échanges d’énergie suivant les équipements raccordés. Les fonctions avancées de gestion décrites par KOSTAL demandent un KOSTAL Smart Energy Meter. Ce compteur n’est pas annoncé inclus dans cette offre. Les interfaces Ethernet, WLAN, Modbus/SunSpec et EEBUS permettent différentes intégrations, à vérifier avec les équipements et logiciels du site. Le portail et l’application servent à consulter les informations de fonctionnement selon la connexion et les réglages disponibles. Ils ne constituent pas une garantie d’économie annuelle.

Prévoir le secours comme une configuration complète

La fonction de secours nécessite une batterie adaptée et un dispositif externe de commutation. Le KOSTAL BackUp Switch et les solutions automatiques ne présentent pas les mêmes modalités de basculement. Le projet doit préciser les consommateurs à secourir, les limites de puissance, la réserve de batterie et les paramètres applicables. Le secours n’est pas présenté comme une alimentation sans interruption et ne se déduit pas de la seule présence de l’onduleur. Le dispositif de commutation, le stockage et les travaux électriques ne sont pas annoncés fournis avec cet appareil.

Choisir un emplacement accessible et adapté

La masse nette de l’appareil est de 22,3 kg. Sa fixation, le support et la manutention doivent être adaptés à cette masse. Les dimensions du tableau correspondent au boîtier hors dégagements de montage. Le refroidissement par ventilateurs exige une circulation d’air conforme à la notice ; évitez de confiner l’appareil dans un volume sans évacuation de chaleur. L’indice IP65 doit être considéré avec les conditions de pose et de raccordement. Le montage est fixe, en intérieur ou en extérieur adapté, en dehors des atmosphères explosives ou agressives. Prévoyez un accès pour les contrôles, la maintenance et les coupures.

Confier la mise en service à un professionnel

Le PLENTICORE BI utilise une topologie sans séparation galvanique. La protection des personnes, la mise à la terre et les protections externes doivent respecter les instructions constructeur et les règles du site. La batterie peut rester une source dangereuse lorsque le réseau est coupé : l’isolement des différentes sources et la procédure de vérification sont indispensables avant toute intervention. L’installateur règle le pays de fonctionnement, vérifie les communications et réalise les essais nécessaires. La déclaration UE de l’appareil ne vaut pas contrôle de l’installation du bâtiment.

Vérifier la fourniture avant de commander

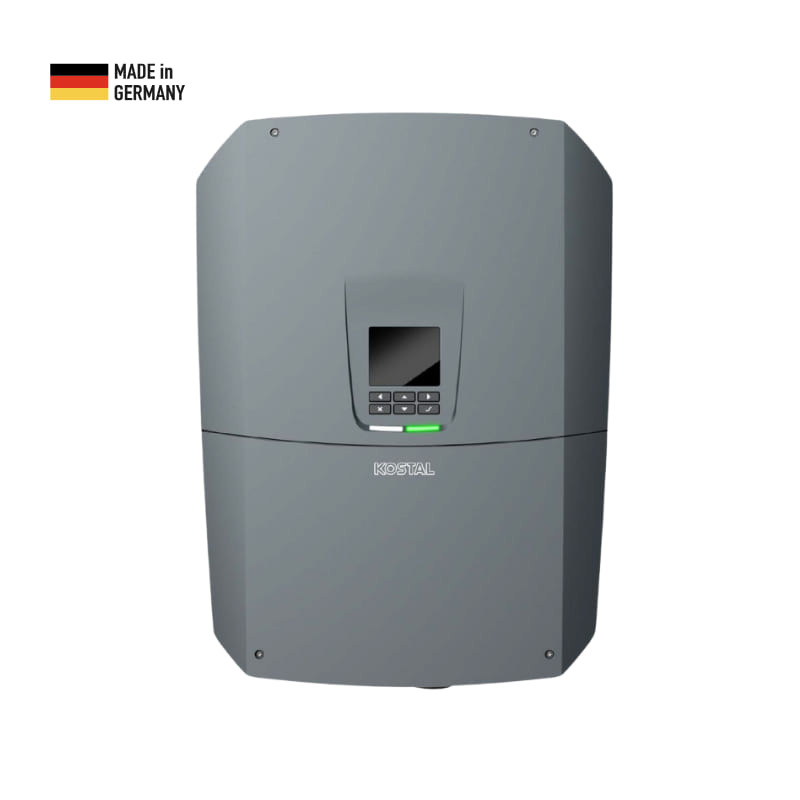

La référence proposée est PLENTICORE BI 25 G3. L’offre n’annonce ni batterie, ni compteur d’énergie, ni commutateur de secours, ni câblage de l’installation, ni prestation de pose. Les accessoires nécessaires dépendent du schéma retenu. Pour un remplacement ou une extension, comparez les références complètes et les versions des appareils déjà en place. La photo présente le boîtier et ne représente pas un système de stockage prêt à fonctionner. La fiche technique, la notice française et la déclaration UE française permettent de préparer cette vérification et doivent être conservées avec le dossier de mise en service.
