LONGi

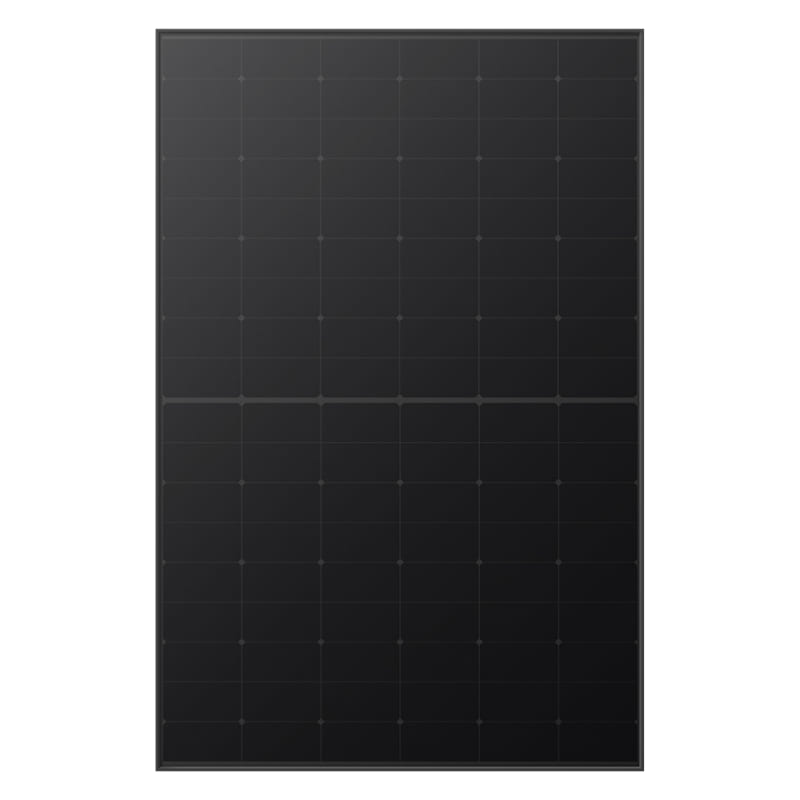

LONGi LR5-54HTB-430M — panneau de 430 Wc par unité
Puissance crête : 430 Wc par panneau. Rendement du module : 22,0 %. Données de la face avant aux conditions STC. Une référence à dimensionner selon la toiture, les contraintes électriques et le système de fixation. Onduleur et matériel de pose à sélectionner séparément.
72,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Puissance crête : 430 Wc par panneau. Rendement du module : 22,0 %. Données de la face avant aux conditions STC.
- Longueur : 1722 mm. Largeur : 1134 mm. Épaisseur : 30 mm. Masse nette : 20,8 kg.
- Construction monofaciale verre-film à contacts arrière.
- Connecteurs Stäubli MC4-Evo2.
- Module vendu à l’unité ; puissance crête aux conditions STC.
À quoi sert cet équipement ?
Création ou complément d’un générateur photovoltaïque adapté à cette référence. L’étude préalable doit vérifier la géométrie du support, les ombrages, le montage et les conditions électriques. En remplacement, tenir compte du comportement de toute la chaîne avant de choisir un module.
Description
Choisir un module pour votre installation
Cette valeur permet la comparaison dans des conditions de laboratoire identiques. Elle ne prédit pas à elle seule la production sur votre toiture : orientation, inclinaison, ombrage et température interviennent dans le résultat.
Prévoir la place et les fixations
Longueur : 1722 mm. Largeur : 1134 mm. Épaisseur : 30 mm. Masse nette : 20,8 kg. Vérifiez les dimensions utiles du support, la résistance de la structure et les zones de serrage autorisées. Le module verre-film nécessite une manutention et un montage conformes à la notice ; ne marchez pas sur le panneau.
Contrôler le dimensionnement électrique
La tension à vide Voc est de 39,43 V et le courant de court-circuit Isc de 14,00 A. Au point de puissance maximale, la tension est de 33,16 V et le courant de 12,97 A. Ces valeurs STC servent à l’étude de la chaîne. Il faut aussi contrôler la tension au froid, les limites de l’onduleur et les protections, au-delà de la seule puissance affichée.
Adapter le module au projet
La construction verre-film est monofaciale. Étudiez l’exposition de la face avant, les ombres proches et l’espacement prévu par le système de montage. La puissance crête ne constitue pas une garantie de production à chaque instant ; le rendement du projet dépend également de l’onduleur et de l’implantation.
Préparer les éléments complémentaires
Cette offre comprend un module, et non une palette ni une installation complète. Fixations, protections, onduleur, câblage complémentaire et pose sont à prévoir selon le projet. Pour remplacer un panneau, comparez la référence complète, les limites électriques, les dimensions et les connecteurs ; une puissance voisine ne garantit pas la compatibilité.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000196 |
| Marque | LONGi |
| Référence fabricant | LR5-54HTB-430M |
| Code EAN | 4262431423735 |
| État | Neuf |
| Performances | |
| Puissance crête | 430 Wcconditions STC |
| Rendement du module | 22 %conditions STC |
| Nombre de panneaux | 1 |
| Électricité | |
| Tension à vide (Voc) | 39,43 Vconditions STC |
| Courant de court-circuit (Isc) | 14 Aconditions STC |
| Tension au point de puissance maximale (Vmpp) | 33,16 Vconditions STC |
| Courant au point de puissance maximale (Impp) | 12,97 Aconditions STC |
| Tension maximale du système | 1500 V |
| Raccordements | |
| Type de connecteur | Stäubli MC4-Evo2 |
STC : 1000 W/m², température de cellule 25 °C, spectre AM1,5.
Informations correspondant à la référence LR5-54HTB-430M.
Dimensions et poids
| Produit | |
|---|---|
| Longueur | 1722 mm |
| Largeur | 1134 mm |
| Épaisseur | 30 mm |
| Poids net | 20,8 kg |
Compatibilités et conditions d’utilisation
Contrôler les références exactes des connecteurs à accoupler ; leur apparence ne suffit pas. Vérifier la tension de chaîne au froid, les courants admissibles, les plages de l’onduleur et les fixations autorisées. La notice française et le tableau constructeur aident à cette vérification.
Avertissements de sécurité
- Confier la pose et le raccordement à des intervenants qualifiés. Un module éclairé peut produire une tension dangereuse. Respecter la notice pour la manutention, les fixations, la mise à la terre et le câblage. Ne pas débrancher sous charge, ne pas installer un module endommagé et ne pas marcher sur le verre.
