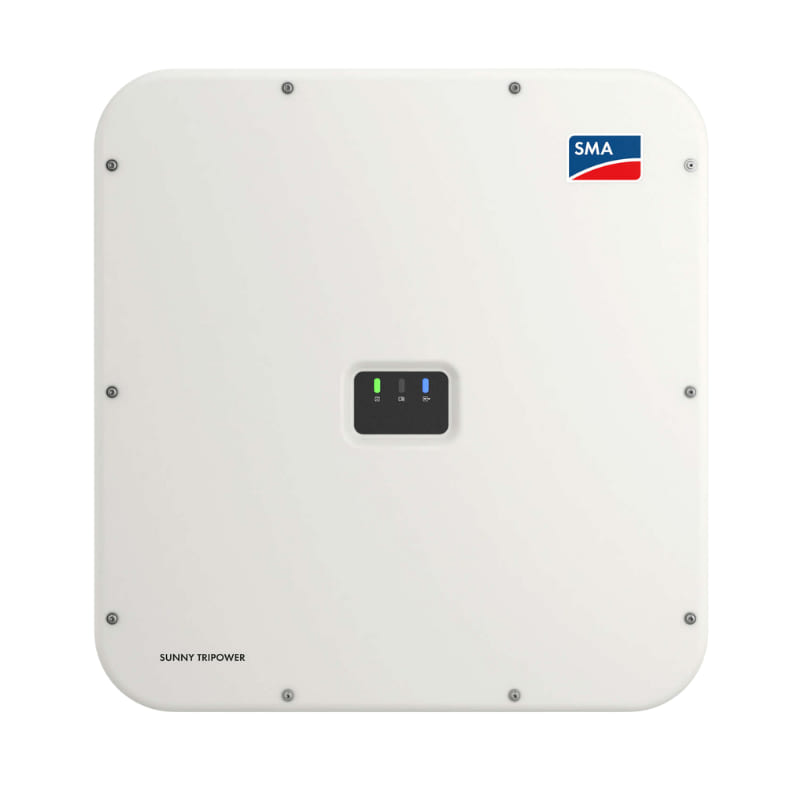

Onduleur SMA Sunny Tripower X STP 15-50

Un onduleur triphasé à dimensionner pour votre installation

Le Sunny Tripower X porte la référence fabricant STP 15-50. Cet onduleur de chaîne convertit l’électricité des panneaux photovoltaïques pour une installation triphasée. Il s’adresse aux projets pour lesquels le champ solaire, le raccordement et les protections ont été étudiés ensemble.

Répartir les panneaux entre les entrées MPP

Les 3 MPPT indépendants permettent de répartir les chaînes photovoltaïques en tenant compte des contraintes électriques du projet. La plage MPP va de 260 V à 800 V. Ces valeurs ont des rôles différents : le calcul doit vérifier la tension des chaînes aux températures prévues et les courants admissibles, sans assimiler la limite absolue à une plage de fonctionnement nominal.

Préparer l’emplacement et la manutention

Le boîtier mesure 728 mm de largeur, 762 mm de hauteur et 266 mm de profondeur. Son poids net est de 35 kg. Prévoir un support de fixation adapté ainsi que les dégagements indiqués dans la notice pour le refroidissement et la maintenance. Les dimensions du produit ne constituent pas les dimensions du colis. L’indice de protection IP65 ne dispense pas de respecter les conditions d’installation du fabricant.

Organiser la communication de l’installation

Le Sunny Tripower X intègre des interfaces Ethernet et Wi-Fi, avec prise en charge de SMA Modbus, SunSpec Modbus et Speedwire. Le raccordement réseau et la configuration des appareils doivent être prévus dès la préparation du chantier. Le module RS485 est un accessoire optionnel : il n’est pas présenté comme inclus dans cette référence. Vérifier également les exigences de micrologiciel et les documents de compatibilité propres aux accessoires envisagés.

Protections intégrées et équipements à prévoir

Le produit intègre une déconnexion côté DC, une protection contre l’inversion de polarité DC, une résistance aux courts-circuits AC et des fonctions de surveillance du réseau et des courants de défaut. La détection d’arc SMA ArcFix complète ces dispositifs. Le parafoudre DC reste une option à sélectionner selon le projet ; aucune protection optionnelle n’est annoncée comme fournie. Les protections de l’installation et les règles du gestionnaire de réseau restent à vérifier.

Identifier exactement le matériel

La désignation STP 15-50 distingue cette puissance des autres appareils Sunny Tripower X. Le nom de gamme ne suffit pas à autoriser une substitution par une version hybride, une autre puissance ou un autre équipement. Comparer la référence et l’identifiant produit de votre projet avec ceux affichés sur cette fiche avant toute décision.

Installer avec la documentation appropriée

La notice française du fabricant précise le montage, les raccordements, la mise en service, le diagnostic et la maintenance. La déclaration de conformité UE est accessible dans les documents de cette fiche. Une installation en réseau isolé exige une architecture et des composants explicitement compatibles ; cet appareil seul ne constitue pas un système autonome de secours.
