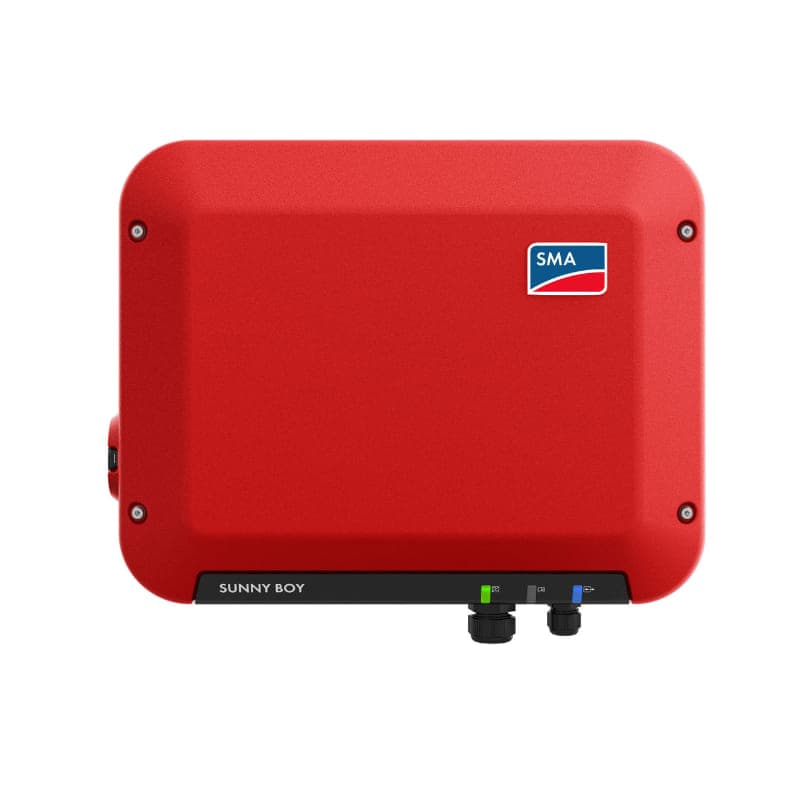

Onduleur SMA SB2.5-1VL-40 monophasé

Un onduleur de chaîne pour une installation monophasée

Le SMA SB2.5-1VL-40, de la gamme Sunny Boy, convertit le courant continu des panneaux photovoltaïques en courant alternatif pour le réseau monophasé. Ce matériel répond à un projet de production solaire raccordé au réseau ; il ne doit pas être présenté comme une batterie ou comme une alimentation de secours autonome.

Vérifier le champ photovoltaïque avant le choix

Le suivi du point de puissance s’appuie sur un MPPT. La plage MPP documentée va de 260 V à 500 V et la tension d’entrée photovoltaïque maximale est de 600 V. Ces valeurs décrivent des fonctions distinctes : la limite absolue de tension ne remplace pas la plage de fonctionnement MPP. Le calcul des chaînes doit intégrer les caractéristiques réelles des modules, les courants et les températures prévues sur le lieu d’installation.

Prévoir l’emplacement et les raccordements

Le boîtier mesure 460 mm de largeur, 357 mm de hauteur et 122 mm de profondeur, pour un poids net de 9,2 kg. Prévoir le support de fixation, les dégagements, l’accessibilité et la circulation d’air prévus dans la notice. Les dimensions de l’onduleur seul ne représentent pas l’encombrement total d’une installation câblée. L’indice IP65 s’applique au produit posé et raccordé selon les instructions du fabricant.

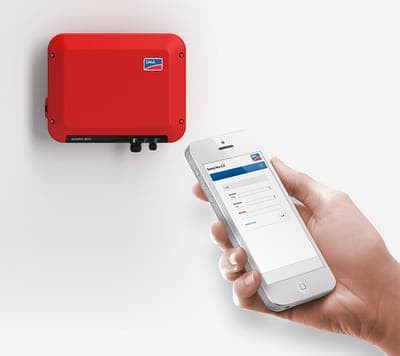

Supervision et communication

L’appareil dispose des interfaces WLAN et Ethernet. Les protocoles documentés comprennent SMA Modbus, SunSpec Modbus et Webconnect. L’accès à la supervision dépend de la configuration réseau et, pour les services en ligne, des conditions en vigueur du service concerné. La présence d’une interface de communication n’inclut pas automatiquement un abonnement ni des appareils de gestion de l’énergie.

Protections et fonctionnement sur le réseau

Les protections intégrées comprennent la déconnexion DC, la surveillance du défaut à la terre et du réseau, la protection contre l’inversion de polarité DC, la résistance aux courts-circuits AC et la surveillance du courant différentiel. Ces fonctions ne remplacent pas le dimensionnement des protections de l’installation. Le montage et les raccordements doivent être réalisés par du personnel qualifié, avec les réglages applicables au gestionnaire de réseau.

Identifier cette référence et son cycle de commercialisation

La désignation fabricant est SB2.5-1VL-40. SMA indique ne plus distribuer directement cette gamme. La documentation technique reste disponible ; cette indication ne constitue pas une confirmation du stock d’un revendeur. Pour un remplacement, rapprocher la plaque signalétique, les raccordements et la configuration existante avant de retenir ce modèle. Une proximité de nom avec un autre Sunny Boy ne suffit pas à établir une interchangeabilité.

Consulter les documents avant l’installation

La notice française et la déclaration de conformité UE du fabricant sont accessibles depuis cette fiche. La notice fournie définit le champ d’application et les versions de micrologiciel concernées. Vérifier que le matériel reçu, son logiciel et les prescriptions locales correspondent à la documentation utilisée. Les éventuelles extensions de garantie du fabricant restent soumises à leurs conditions propres ; aucune activation n’est présumée.
