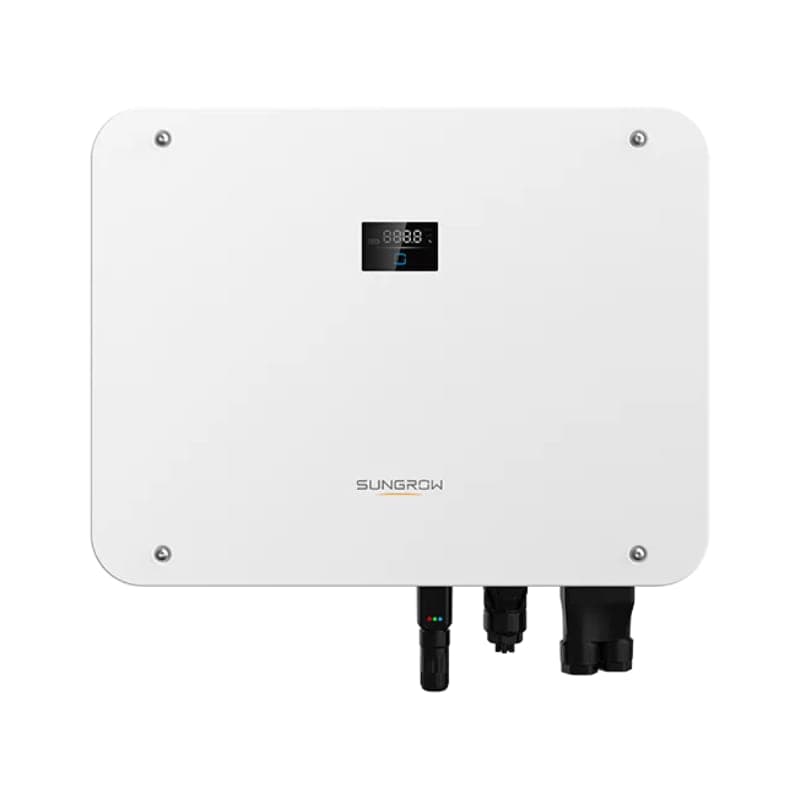

Onduleur hybride Sungrow SH6T-V11 triphasé

Un onduleur hybride pour un projet solaire triphasé

Le Sungrow SH6T-V11 associe la conversion photovoltaïque et la gestion d’un stockage compatible. Sa puissance active nominale est de 6000 W sur un réseau triphasé 230/400 V à 50 Hz. Cette valeur décrit la sortie nominale de l’onduleur ; elle ne correspond ni à la puissance crête des panneaux ni à une capacité de batterie. Les caractéristiques de cette fiche concernent cette version précise de la gamme SH-T.

Répartir les chaînes photovoltaïques

Les 2 régulateurs MPPT permettent de suivre des groupes de modules. Aux conditions de puissance indiquées dans la notice, la plage MPP s’étend de 270 à 850 V, tandis que la plage de fonctionnement MPPT est de 150 à 950 V. Ces plages répondent à des conditions différentes : leur distinction aide à dimensionner les chaînes. La limite de tension PV maximale est de 1000 V. Vérifiez aussi les courants d’entrée, le courant de court-circuit et la tension à vide à la température minimale du site dans la colonne du modèle de la notice.

Préparer le stockage

L’entrée batterie fonctionne avec un système lithium-ion compatible dans une plage de 100 à 700 V. Le courant de charge est de 50 A au maximum, de même que le courant de décharge. Ces limites dépendent de la batterie raccordée. Une tension compatible ne suffit pas à garantir le fonctionnement : le système de gestion, le nombre de modules et les versions logicielles doivent également correspondre aux prescriptions Sungrow. La batterie n’est pas annoncée incluse dans cette offre d’onduleur.

Dimensionner l’alimentation de secours

La fonction de secours s’intègre dans une installation prévue à cet effet. Les circuits alimentés, les protections et le comportement des appareils au démarrage doivent être étudiés avant le raccordement. Une puissance de pointe temporaire ne constitue pas une puissance continue, et la puissance disponible dépend des panneaux et du stockage. La capacité du passage réseau ne doit pas être présentée comme une production permanente de l’onduleur. Le choix du matériel ne garantit donc pas à lui seul l’autonomie complète du bâtiment.

Implantation et manutention

Le boîtier mesure 620 mm de large, 480 mm de haut et 195 mm de profondeur. Sa masse nette est de 32 kg hors emballage. Prévoyez un support adapté, une manutention sûre et les dégagements demandés pour la convection naturelle. L’indice IP65 s’applique dans les conditions de montage de Sungrow. Il ne dispense pas de choisir un emplacement approprié ni de respecter les prescriptions relatives à l’humidité, à la température et à l’accès pour la maintenance.

Rendement et communication

Le rendement maximal indiqué par le fabricant est de 97,9 %, et le rendement européen de 97,3 %. Ces valeurs de conversion ne prédisent pas la production annuelle de l’installation. Les interfaces de la gamme comprennent RS485, WLAN, Ethernet et CAN. Leur utilisation dépend de la configuration retenue, de la connexion locale et des appareils raccordés. Préparez le comptage et la supervision avec l’installateur ; ne confondez pas la présence d’une interface avec l’inclusion de tous les équipements externes.

Protections et mise en service

La notice décrit la surveillance réseau, les protections contre l’inversion de polarité DC, le court-circuit AC et les courants de fuite, ainsi que les parafoudres de type II côté DC et AC. Le fabricant précise que la protection DC contre les surtensions est effective lorsque le sectionneur DC est sur ON. L’option de détection d’arc AFCI n’est pas annoncée incluse ici. Les protections internes ne remplacent pas celles qui doivent être dimensionnées pour le bâtiment et le point de raccordement.

Vérifier la configuration avant raccordement

L’offre porte sur l’onduleur SH6T-V11, référence fabricant ASH00139. Modules photovoltaïques, batterie et travaux ne sont pas annoncés inclus. Le professionnel doit rapprocher cette référence des plans de l’installation, confirmer les accessoires nécessaires et appliquer les paramètres adaptés au réseau. Une déclaration UE du produit ne remplace pas les démarches propres au raccordement de votre installation.

Documents et précautions

Consultez la notice constructeur et la déclaration UE associées à la fiche. Conservez les documents avec ceux de l’installation. À réception, vérifiez la référence et l’état de l’appareil avant toute mise en service. Le raccordement, le paramétrage et la maintenance doivent être réalisés par un professionnel qualifié. Consignez les sources AC, photovoltaïques et batterie avant intervention et respectez les délais d’attente du fabricant. Des panneaux éclairés restent susceptibles de produire une tension dangereuse.
