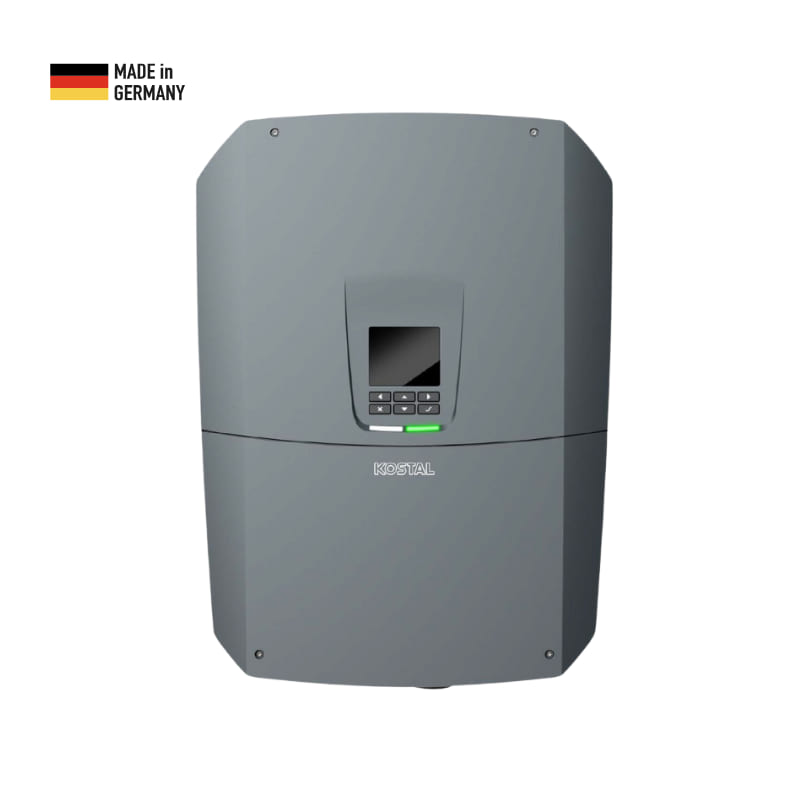

Onduleur hybride KOSTAL PLENTICORE G3 S – triphasé avec neutre
L’onduleur hybride KOSTAL PLENTICORE G3 S se raccorde au réseau triphasé avec neutre. Son entrée batterie DC3 est optionnelle et nécessite un code d’activation.
998,99 € TTC
Disponible
Paiement exclusivement par virement bancaire.
Les instructions sont fournies après confirmation de la commande.
Paiement par virement bancaire
- DINI ENERGY, Dardilly · Mentions légales
- Votre droit de rétractation · Retours et remboursements
- Garanties : vos droits et les démarches
Les points à comparer
- Entrée batterie DC3 optionnelle : son utilisation nécessite un code d’activation.
- Indice IP65 : il s’applique à l’appareil correctement fermé et monté selon la notice.
- Modbus RTU pour compteur d’énergie : certaines fonctions nécessitent un compteur compatible.
- Protection contre les surtensions DC de type 2 : le module est une option à installer, non intégrée d’origine.
À quoi sert cet équipement ?
Vous utilisez le KOSTAL PLENTICORE G3 S comme onduleur photovoltaïque, hybride ou batterie, avec un raccordement au réseau triphasé avec neutre. Cette entrée est partagée entre photovoltaïque et batterie. Avant de choisir une batterie, vous vérifiez son modèle, la communication, le câblage et les versions logicielles ; la tension seule ne prouve pas la compatibilité.
Description
Puissance et conversion
La puissance active AC nominale de base de la classe S est de 4000 W à facteur de puissance un, sans les extensions de puissance.
Le rendement maximal de conversion de l’appareil est de 98,03 % : cette valeur ne représente ni le rendement de l’installation ni une production annuelle.
Le rendement européen de conversion de la classe S est de 97,14 %, distinct du rendement maximal.
Dimensions et installation
Le boîtier de l’appareil seul mesure 561 mm de hauteur, 409 mm de largeur et 237 mm de profondeur.
Le poids net de l’appareil est de 21,8 kg, selon la fiche fabricant de la classe S.
L’indice de protection IP65 s’applique à l’appareil correctement fermé et monté selon la notice.
À vérifier avant d’acheter
Vérifiez le raccordement au réseau triphasé avec neutre : la tension entre phases est de 400 V et la fréquence est de 50 Hz.
L’entrée batterie DC3 est optionnelle et soumise à un code d’activation ; elle est partagée entre photovoltaïque et batterie.
Caractéristiques techniques
| Identification | |
|---|---|
| Référence DINI ENERGY | DINI-000545 |
| Marque | KOSTAL |
| Référence fabricant | 10543217 |
| Code EAN | 4262431423131 |
| État | Neuf |
| Performances | |
| Puissance de l'onduleur | 4000 W (valeur nominale) |
| Rendement maximal | 98,03 % |
| Rendement européen | 97,14 % |
| Électricité | |
| Phases | Triphasé |
| Type d'onduleur | Onduleur hybride |
| Nombre de régulateurs MPPT | 3 |
| Tension MPPT minimale | 80 V |
| Tension MPPT maximale | 800 V |
| Tension d'entrée maximale (courant continu) | 1000 V |
| Tension minimale de batterie admissible | 95 V |
| Tension maximale de batterie admissible | 650 V |
| Protocoles de communication | Deux ports Ethernet LAN (RJ45), Wi-Fi IEEE 802.11b/g/n 2,4 GHz, Modbus RTU pour compteur d'énergie, Modbus/SunSpec (TCP), entrées numériques (récepteur de télécommande centralisée ou commande batterie externe), quatre sorties numériques |
| Protections intégrées | Protection interne des personnes (EN 62109-2) ; dispositif de déconnexion automatique indépendant (VDE 0126-1-1) ; sectionneur DC mécanique (IEC 60947-3). Module de protection contre les surtensions DC de type 2 : option à installer, non intégré d'origine |
| Courant de sortie assigné | 5,8 A |
| Fréquence | 50 Hz |
| Tension de sortie | 400 V |
| Autres caractéristiques | |
| Courant de charge maximal | 17 A |
| Courant de décharge maximal | 17 A |
| Environnement d'usage | |
| Indice de protection (IP) | IP65 |
| Température de fonctionnement minimale | -20 °C |
| Température de fonctionnement maximale | 60 °C |
| Certification | Marquage CE ; déclaration UE de conformité PLENTICORE S, M, L G3 jointe (directive 2014/53/UE sur les équipements radioélectriques, directive 2011/65/UE RoHS) |
Informations correspondant à la référence 10543217.
Dimensions et poids
| Produit | |
|---|---|
| Largeur | 409 mm |
| Profondeur | 237 mm |
| Hauteur | 561 mm |
| Poids net | 21,8 kg |
Compatibilités et conditions d’utilisation
L’entrée batterie DC3 optionnelle, soumise à un code d’activation, admet une tension de travail minimale de 95 V et maximale de 650 V. La compatibilité d’une batterie nécessite de valider le modèle, la communication, le câblage et les versions logicielles ; la tension seule ne suffit pas. Modbus RTU pour compteur d’énergie et Modbus/SunSpec (TCP) figurent parmi les interfaces intégrées ; certaines fonctions nécessitent un compteur d’énergie compatible.
Avertissements de sécurité
- Respectez la tension système maximale côté entrée continue de 1000 V, distincte des limites MPPT et de l’entrée batterie. La température ambiante de fonctionnement a une limite minimale de -20 °C et une limite maximale de 60 °C. L’appareil est sans transformateur ni isolation galvanique. Le module de protection contre les surtensions DC de type 2 est une option à installer, non intégrée d’origine.
