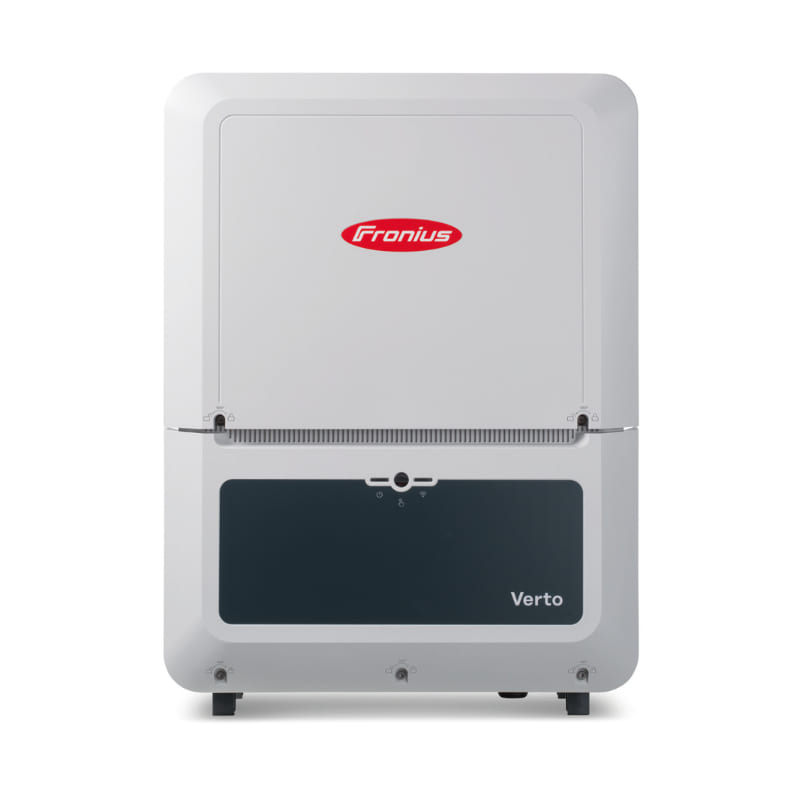

Onduleur triphasé Fronius Verto 17.5 SPD 1+2

Une conversion photovoltaïque adaptée au triphasé

Le Fronius Verto 17.5 SPD 1+2 est destiné à convertir la production des panneaux solaires pour une installation raccordée au réseau. Cette référence désigne l’onduleur ; le choix des panneaux, protections, compteurs et prestations de pose dépend du projet. La configuration doit respecter les prescriptions du fabricant et du gestionnaire de réseau.

Dimensionner les chaînes solaires

Les trois MPPT permettent de répartir les chaînes photovoltaïques selon leurs caractéristiques. Pour ce modèle, la plage MPP indiquée dans la notice va de 245 à 870 V. Elle se distingue de la tension de démarrage et de la tension maximale absolue admissible. L’installateur doit vérifier les tensions par temps froid, les courants et la répartition des modules. Des panneaux présentant une puissance totale compatible ne suffisent pas, à eux seuls, à valider une association.

Préparer le raccordement au réseau

L’appareil fonctionne sur un réseau triphasé. Le schéma de raccordement, le régime de terre et le réglage pays doivent correspondre au site. Ce modèle appartient à la gamme Verto ; les fonctions de stockage des Verto Plus ne doivent pas lui être attribuées. Un équipement raccordé au réseau ne constitue pas, à lui seul, une alimentation de secours autonome.

Organiser la pose et la manutention

Le boîtier mesure 540 mm de largeur, 730 mm de hauteur et 278 mm de profondeur. Sa masse nette est de 35,2 kg. Ces dimensions n’incluent pas les dégagements nécessaires à la ventilation, au câblage et aux interventions. Vérifiez la résistance du support et les fixations adaptées. L’indice IP66 s’applique dans les conditions de montage prévues ; il ne remplace pas l’étude de l’environnement de pose.

Relier l’onduleur à la supervision

Ethernet, WLAN et Modbus RTU SunSpec font partie des interfaces documentées. La supervision et les échanges avec les appareils périphériques nécessitent leur configuration et des équipements compatibles. Préparez le réseau de communication, les accès autorisés et les éventuelles mises à jour avant la mise en service.

Prendre en compte les protections et les options

La notice décrit notamment le sectionneur DC, la surveillance du courant résiduel, la mesure de l’isolement DC et la détection active des îlots. Ces fonctions ne dispensent pas de dimensionner les protections externes. L’AFCI est indiqué comme une option et n’est pas présenté ici comme un équipement systématiquement fourni. Vérifiez la configuration exacte de l’appareil avant toute intervention.

Consulter la notice du modèle exact

La notice française jointe détaille la sécurité, le montage, le raccordement, les réglages et l’entretien. Comparez le type et la référence portés sur l’appareil avec votre dossier technique. La pose et la mise en service relèvent de personnel qualifié ; elles doivent tenir compte des limites électriques et des conditions du lieu d’installation.
