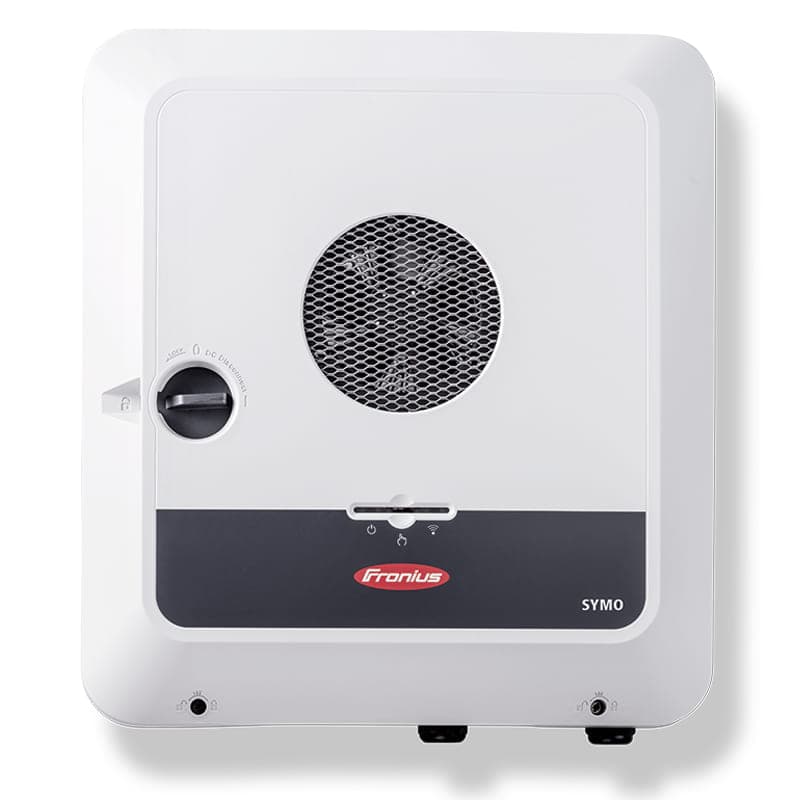

Onduleur Fronius Symo GEN24 6.0

Choisir une puissance adaptée au raccordement

Le Fronius Symo GEN24 6.0 est un onduleur solaire triphasé. Ces caractéristiques concernent la conversion et le raccordement réseau ; elles ne préjugent ni de la production annuelle ni du niveau d’autonomie du logement. Le champ photovoltaïque, son orientation et les usages électriques doivent être étudiés ensemble.

Dimensionner les chaînes photovoltaïques

L’appareil comporte 2 MPPT. La borne MPP minimale est de 174 V et la borne MPP maximale est de 800 V. Ces limites correspondent au régime de pleine puissance de l’appareil. Cette plage doit être distinguée de la plage de fonctionnement utilisable à puissance réduite et de la limite DC maximale à vide de 1000 V, définie dans les conditions de la documentation. Vérifier la tension à vide par temps froid, les courants admissibles, le courant de court-circuit et la répartition des panneaux sur les entrées. Une correspondance de puissance entre panneaux et onduleur ne suffit pas à valider le montage.

Distinguer cette référence de la version Plus

Ce GEN24 est la version standard. Les fonctions de raccordement batterie et Full Backup nécessitent une évolution vers la configuration Plus selon les modalités Fronius Fronius UP. Cette évolution et ses éventuels composants sont à prévoir séparément. Ne pas assimiler la possibilité d’évolution à une activation déjà comprise dans cet appareil.

Comprendre le fonctionnement de secours

La fonction PV Point alimente un circuit dédié lorsque les conditions de production et de raccordement requises sont réunies. Elle demande une installation et un paramétrage conformes à la notice. Elle ne garantit pas une alimentation continue de tous les appareils du bâtiment pendant une coupure. Prévoir les besoins réels des charges concernées avec le professionnel responsable du projet.

Suivre la production et préparer les échanges de données

La communication utilise notamment WLAN et Ethernet LAN. Modbus TCP SunSpec, Fronius Solar API et RS485 Modbus RTU SunSpec sont décrits par le fabricant. Un enregistreur de données et un serveur web sont intégrés. L’accès au suivi et les échanges avec les autres équipements dépendent du réseau local, du paramétrage, des compteurs éventuels et des services choisis. Une compatibilité informatique se vérifie avec la configuration complète.

Préparer l’emplacement de pose

Le boîtier mesure 529 mm de largeur, 595 mm de hauteur et 180 mm de profondeur. Son poids net est de 23,4 kg. L’indice de protection est IP66 et le refroidissement utilise une ventilation forcée régulée. Les dimensions de l’appareil ne comprennent pas les dégagements requis pour l’aération, le câblage et la maintenance. Choisir le support, l’orientation et l’environnement de pose selon les prescriptions du fabricant.

Installer avec les protections requises

Un sectionneur DC, une mesure de l’isolation DC et une protection contre l’inversion de polarité sont intégrés. Ces fonctions ne remplacent pas les dispositifs externes imposés par le projet, les règles de raccordement ni la mise à la terre. Les interventions électriques doivent être réalisées par du personnel qualifié. Consulter la notice française et la déclaration UE originales, puis rapprocher le modèle et le numéro d’article de la plaque signalétique.
