Batterie BYD Battery-Box HVB 26.7 — 9 modules LFP

Un stockage solaire dimensionné pour votre installation

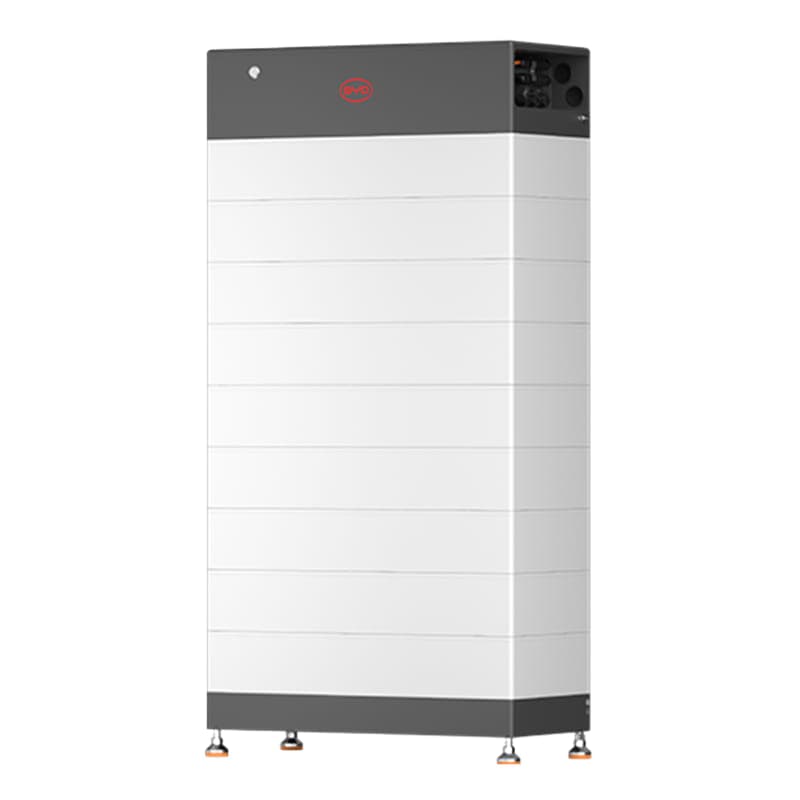

La BYD Battery-Box HVB 26.7 est une batterie haute tension en technologie lithium fer phosphate. Cette configuration réunit 9 modules HVB dans une colonne avec unité de contrôle BCU et socle. Sa capacité utile et les conditions de sa mesure sont indiquées dans les caractéristiques techniques. Elle est destinée à fonctionner avec un onduleur compatible : il ne s’agit ni d’une station électrique autonome, ni d’un kit solaire comprenant déjà la conversion et l’installation.

Comprendre la capacité réellement utilisable

L’énergie utile est mesurée côté courant continu selon un protocole de charge, de décharge et de température précis. Ces conditions sont affichées avec la capacité dans le tableau technique pour comparer les configurations sur la même base. L’énergie restituée aux appareils dépend aussi de l’onduleur, de ses pertes, des réglages de réserve et des conditions réelles d’usage. Le choix de la batterie doit donc partir du surplus solaire à stocker et des consommations à déplacer. Une capacité élevée ne suffit pas à garantir une autonomie donnée ou l’alimentation simultanée de tous les appareils du bâtiment.

Rapprocher batterie et onduleur avant le raccordement

La tension nominale de cette colonne est de 460,8 V. Sa plage de fonctionnement s’étend de 360 à 518,4 V. Le courant de sortie maximal est de 50 A ; la régulation peut le limiter selon la température, l’état de charge et la configuration de l’installation. Faire vérifier la référence complète de l’onduleur, son logiciel et le nombre de modules admis dans la liste de compatibilité BYD. La présence des protocoles CAN ou RS485 ne suffit pas, à elle seule, à établir une compatibilité entre deux appareils.

Préparer la place et la manutention

L’ensemble assemblé mesure 1221 mm de hauteur, 610 mm de largeur et 282 mm de profondeur. Ces dimensions ne comprennent pas les espaces de maintenance, les dégagements ni les raccordements. Avant livraison, prévoir le chemin jusqu’à l’emplacement, la capacité portante du support et les moyens de manutention adaptés. Les modules se montent avec le système prévu par le constructeur ; ne pas modifier leurs connecteurs ou l’ordre d’assemblage.

Choisir un emplacement conforme à la notice

Le boîtier présente un indice IP55. L’emplacement doit néanmoins respecter toutes les contraintes de la notice : fixation, ventilation, exposition, accessibilité et protection contre les dommages. L’indice de protection ne rend pas la batterie utilisable sous immersion. Une réduction de puissance est prévue par temps froid ; le courant maximal indiqué ne doit pas être considéré comme disponible en permanence. Le professionnel chargé de la pose doit vérifier les conditions du local ou de l’emplacement extérieur avant de valider l’implantation.

Supervision et alimentation de secours

Le BCU assure la gestion de la batterie et les échanges avec l’onduleur. Les fonctions réseau de diagnostic et de mise à jour utilisent le module Smart WiFi/LAN, optionnel dans la fiche technique et non annoncé inclus dans cette offre. L’alimentation de secours dépend de l’architecture de conversion, des accessoires de commutation et des circuits retenus ; la batterie seule ne garantit pas le maintien du courant pendant une coupure. Faire préciser ces fonctions dans le projet électrique avant l’achat des équipements complémentaires.

Lire la durée de vie avec ses conditions

Le nombre de cycles annoncé correspond à un protocole d’essai défini, à température contrôlée, avec un seuil de capacité résiduelle. Le tableau des caractéristiques reprend les conditions de charge, de décharge et de repos de cet essai. Ce nombre n’est ni un calendrier de remplacement ni une garantie de durée identique pour toutes les installations. Les éventuelles garanties commerciales du fabricant possèdent leurs propres conditions et restent distinctes des droits légaux du client.

Bien délimiter la fourniture

Cette offre concerne la colonne de stockage décrite avec ses modules HVB, son unité de contrôle et son socle. L’onduleur, la pose, les équipements de protection et les câbles propres à l’installation ne sont pas annoncés inclus. Pour une extension ou une mise en parallèle, le professionnel doit vérifier la version du système, l’état des batteries et les prescriptions du constructeur. Ne pas mélanger les gammes HVB, HVS et HVM sur la seule base de leur aspect ou de leur marque.

Documents et précautions

La fiche technique, la notice, la fiche de données de sécurité du module et la déclaration UE sont proposées dans les documents associés. Les trois premiers documents sont en anglais ; la déclaration est bilingue anglais et chinois. Le montage et la maintenance demandent un professionnel qualifié pour les installations électriques haute tension. Ne pas ouvrir un module ni utiliser une batterie déformée, ayant subi un choc ou présentant une fuite. Les opérations de transport et de reprise doivent respecter les règles applicables aux batteries lithium-ion et leurs emballages.
