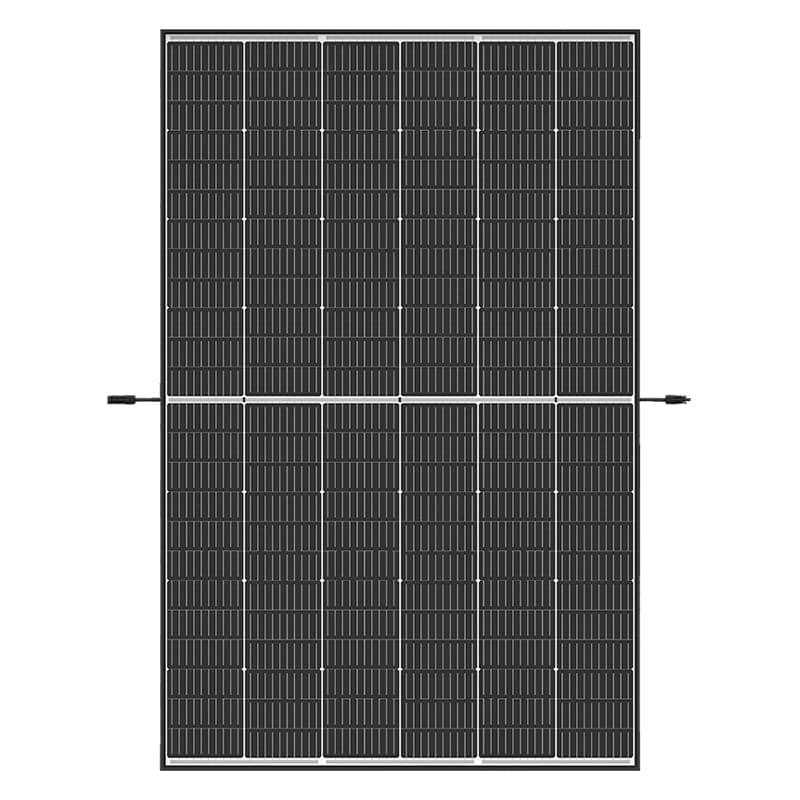

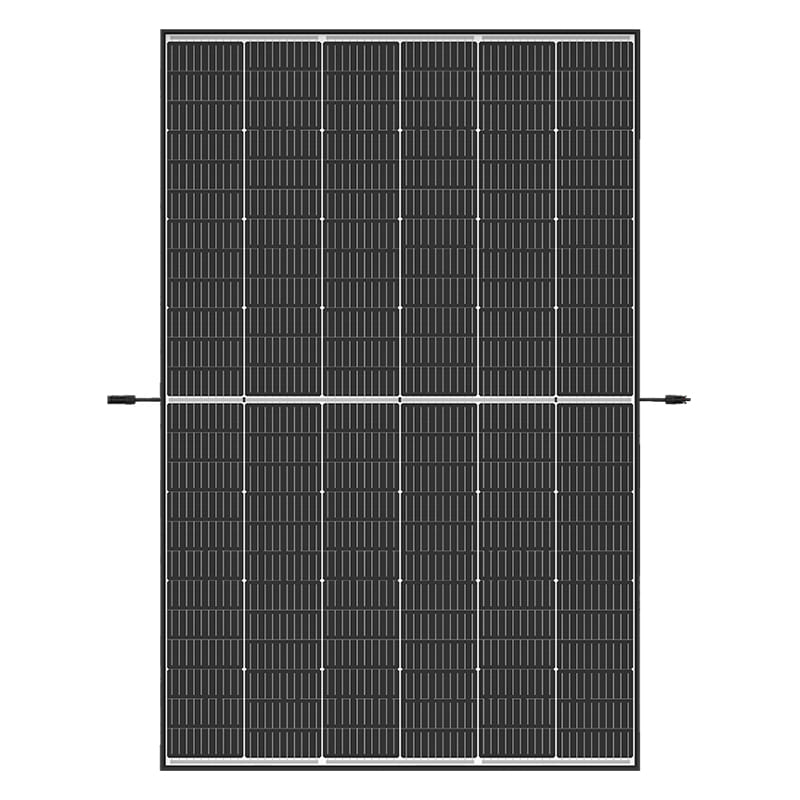

Panneau unitaire Trina Solar Vertex S+ 440 Wc TSM-440NEG9R.28

Choisir le module selon votre projet

Cette puissance crête correspond aux conditions de référence STC, détaillées dans le document technique constructeur. Elle sert à comparer les modules dans un cadre commun ; elle ne représente pas une production constante ni une quantité d’énergie quotidienne garantie. Le rendement déclaré pour cette référence est de 22,0 % en STC.

Identifier précisément la version commandée

Cette fiche concerne la référence TSM-440NEG9R.28, de la gamme Vertex S+, avec cadre noir. Une appellation de gamme similaire ne suffit pas à identifier un panneau : conserver la référence complète et rapprocher celle-ci de la plaque signalétique, de la commande et du document technique. Les puissances voisines disposent de colonnes distinctes dans la documentation.

Préparer l’implantation et la manutention

Le module mesure 1762 mm de longueur, 1134 mm de largeur et 30 mm d’épaisseur. Sa masse nette est de 21,1 kg. Ces données concernent le panneau, hors emballage et hors supports. Elles permettent une première étude d’implantation, mais ne remplacent pas les distances, zones de fixation et modalités de pose prescrites par le fabricant. Il faut également prendre en compte la capacité de la structure, son état, les accès et l’organisation de la manutention.

Dimensionner l’installation électrique complète

Avant de sélectionner l’onduleur ou les micro-onduleurs, vérifier les tensions et courants admissibles des appareils et du champ photovoltaïque. La tension à vide par temps froid, le courant de court-circuit, les plages de fonctionnement et le nombre de modules en série ou en parallèle doivent être étudiés ensemble. Une puissance d’onduleur proche de la puissance du panneau n’est pas, à elle seule, une preuve de compatibilité. Le dimensionnement doit suivre les documents des références réellement associées.

Vérifier les connecteurs avant le raccordement

La documentation présente des possibilités de connectique selon la configuration. Identifier le connecteur réellement monté, les références des parties à assembler et les couples autorisés. Une ressemblance de forme ou une désignation d’équivalence ne garantit pas qu’il est permis de mélanger des connecteurs de fabricants différents. Prévoir les câbles, protections et cheminements adaptés aux prescriptions des appareils et aux contraintes du bâtiment.

Évaluer la production dans les conditions du site

L’orientation, l’inclinaison, les ombrages, la température et les pertes de l’installation influencent l’énergie produite. Une étude locale reste nécessaire pour estimer cette production et rapprocher le projet des usages du bâtiment. Les valeurs mesurées en conditions de laboratoire ne doivent pas être transformées en promesse de production annuelle. Pour remplacer un panneau existant, vérifier aussi les caractéristiques de la chaîne actuelle et les effets d’une différence entre modules.

Définir le périmètre de votre commande

L’offre porte sur le panneau unitaire. Elle ne constitue pas un kit complet ni une prestation de pose. Les rails, fixations, câbles complémentaires, équipements de conversion, protections, stockage et supervision doivent être sélectionnés et commandés selon le projet. La mise en place et le raccordement requièrent des intervenants compétents. Un module exposé à la lumière peut produire une tension : les précautions de manutention et d’intervention s’appliquent dès sa réception.

Conserver les documents du modèle

Consulter la fiche technique originale correspondant à la référence et à son édition. Distinguer les valeurs STC, les autres conditions de mesure et les options. La notice d’installation reste nécessaire pour préparer la pose et l’entretien. Les garanties commerciales éventuellement proposées par le fabricant suivent leurs conditions propres ; aucun avantage supplémentaire n’est déduit de la seule fiche technique. Conserver les documents et l’identification du matériel avec le dossier de l’installation.
