Panneau solaire REC REC375AA HJT 375 Wc

Une puissance définie sous conditions de référence

Le REC Alpha REC375AA est un panneau photovoltaïque unitaire de 375 Wc. Son rendement de 21,4 % correspond aux conditions d’essai standard STC : un éclairement de 1000 W/m², une température de cellule de 25 °C et une masse d’air AM1,5. Ces données servent à comparer les modules ; elles ne garantissent pas une production constante sur le site.

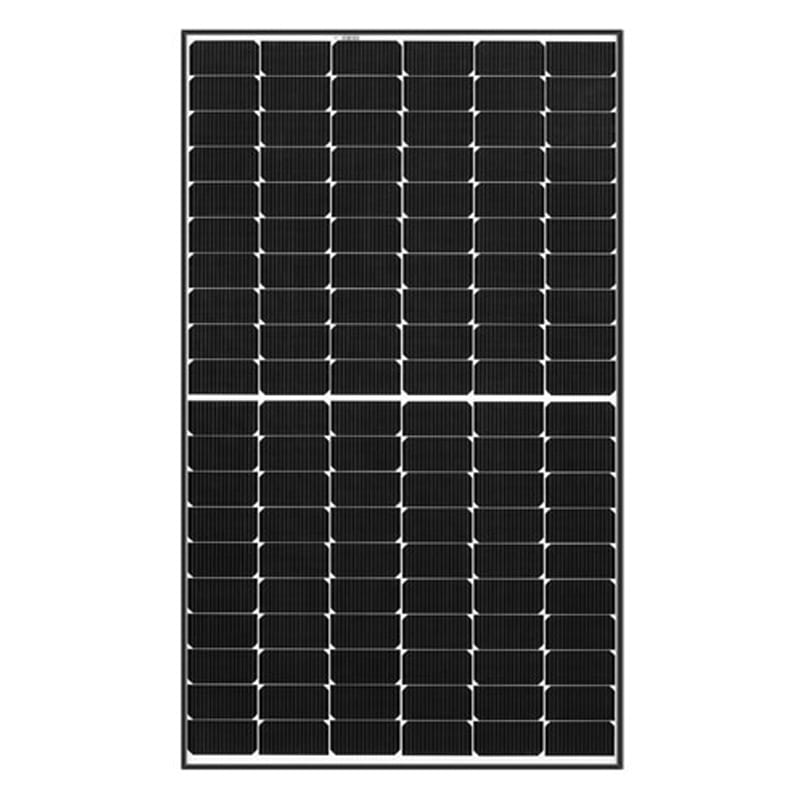

Construction du panneau

Le module comprend 120 demi-cellules à hétérojonction REC, réparties en six chaînes de vingt cellules en série. Son verre solaire de 3,2 mm reçoit un traitement antireflet ; la face arrière est constituée d’une feuille en polymère. La longueur de 1721 mm, la largeur de 1016 mm et l’épaisseur de 30 mm permettent de préparer l’implantation. La masse du module indiquée par REC est de 19,5 kg ; le poids d’expédition dépend de son emballage.

Raccordement et dimensionnement

Sous STC, la tension et le courant au point de puissance maximale sont de 38,7 V et 9,72 A ; la tension à vide est de 44,6 V et le courant de court-circuit de 10,4 A. La tension maximale du système est de 1000 V. Le fabricant indique un calibre maximal de fusible série de 25 A et un courant inverse maximal de 25 A. Ces valeurs doivent entrer dans le dimensionnement des chaînes et des protections.

Les câbles solaires de section 4 mm² mesurent 1,0 m et 1,2 m. Le module utilise des connecteurs Stäubli MC4 PV-KBT4/KST4. Les connecteurs sont classés IP68 uniquement lorsqu’ils sont raccordés. La boîte de jonction comporte trois parties et trois diodes de dérivation. La boîte de jonction est classée IP67. Ces indices concernent les composants cités, sans qualifier l’ensemble du panneau.

Préparer la pose

La plage de fonctionnement du module s’étend de −40 à +85 °C. Les charges de conception indiquées sont de 4666 Pa pour la neige et de 2666 Pa pour le vent, avec un facteur de sécurité de 1,5. Respectez les instructions de montage du fabricant et faites vérifier les conditions du site ainsi que les fixations. Cette référence désigne le panneau seul : l’onduleur, la batterie, la structure de pose et la prestation d’installation ne sont pas compris.
