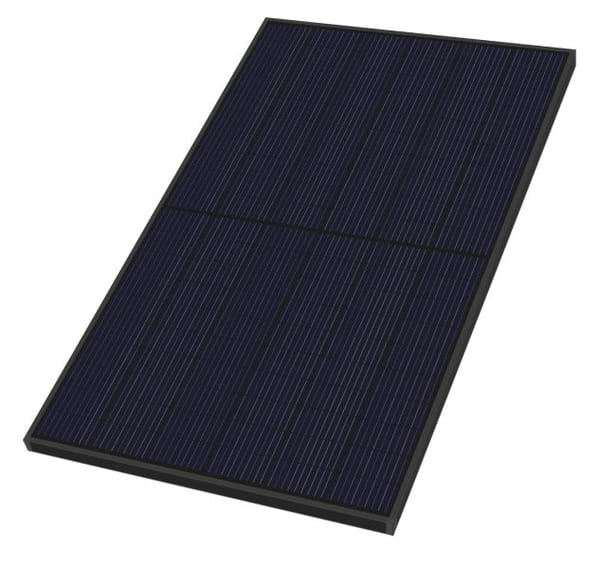

Panneau solaire KIOTO KPV 365 Wp POWER-60 HC MAXIM Fullblack 365 Wc

Le module et sa finition

Le KIOTO KPV 365 Wp POWER-60 HC MAXIM Fullblack est un panneau photovoltaïque unitaire. Sa puissance crête annoncée de 365 Wc par panneau sert au choix et au dimensionnement du module ; la production réelle dépend de l’ensoleillement, de l’orientation, de la température et de l’installation.

Le module associe du verre à une feuille arrière. Le cadre est anodisé noir ; la feuille arrière est noire côté cellules et blanche au dos. Cette finition ne signifie donc pas que toutes les faces sont noires. Le verre avant est un verre solaire Interfloat Deflect de 3,2 mm.

Cellules et caractéristiques électriques

Le module comprend 120 demi-cellules, réparties en six rangées de vingt. Chaque demi-cellule mesure 166 mm de longueur et 83 mm de largeur et possède neuf busbars. La technologie est monocristalline. Le rendement du module est de 19,66 %.

Au point de puissance maximale, la tension est de 34,91 V et le courant de 10,51 A. Le tableau électrique du module indique une tension à vide de 35 V et un courant de court-circuit de 11,03 A. Ces caractéristiques du module ne remplacent pas les limites de sortie de sa boîte active, détaillées dans la rubrique de compatibilité.

Tolérance de puissance de −0 à +5 W, mesurée aux conditions d’essai standard STC. Cette tolérance de classement ne constitue pas un gain de production garanti sur site.

Encombrement et raccordement

Longueur de 1773 mm, largeur de 1047 mm et épaisseur de 40 mm, avec une tolérance dimensionnelle de ±2 mm. La masse annoncée est de 20,3 kg ; elle ne constitue pas un poids de transport emballé.

Boîte de jonction décentralisée MAXIM-Zerun ; trois diodes de dérivation. Le raccordement utilise des connecteurs Stäubli MC4 d’origine et deux câbles de 1150 mm. Le courant inverse maximal admis est de 15 A. La plage de température de fonctionnement est de −40 à +85 °C.
