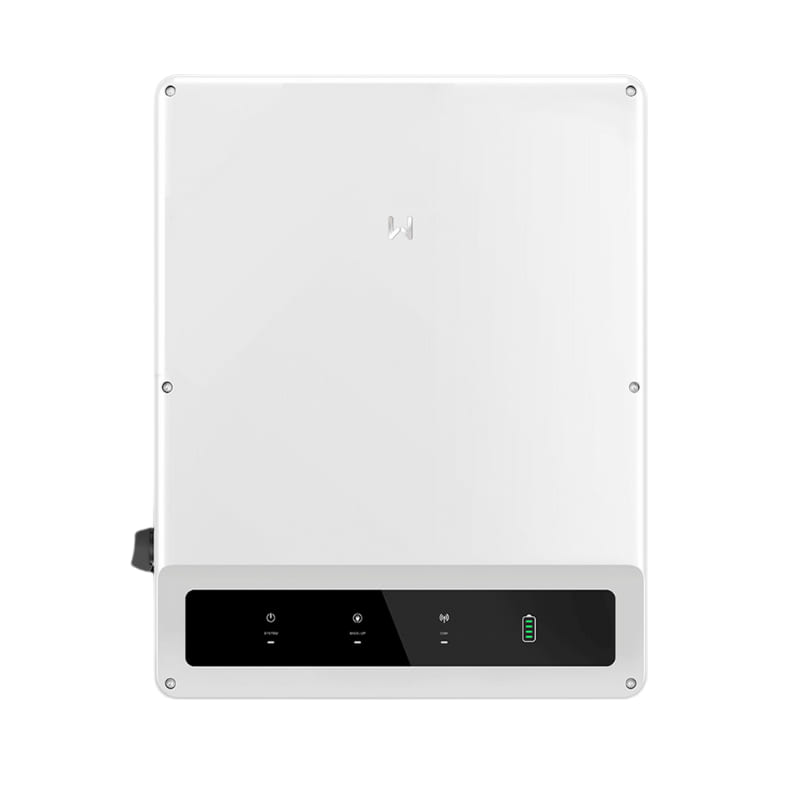

Onduleur hybride GoodWe GW29.9K-ET — 29900 W nominaux triphasé

Un onduleur hybride dimensionné pour votre projet

Le GoodWe GW29.9K-ET, de la série ET, associe la conversion photovoltaïque et une interface de stockage haute tension. Il se raccorde à un réseau triphasé ; pour le réseau français, la tension entre phases est de 400 V, à une fréquence de 50 Hz.

La puissance nominale décrit l’appareil. Elle ne correspond ni à une production permanente garantie, ni à la puissance crête des panneaux, ni à une autonomie de batterie. Le dimensionnement doit tenir compte des usages du bâtiment et de la configuration complète.

Répartir les chaînes photovoltaïques

Cette référence possède 3 trackers MPPT. La limite basse de fonctionnement MPPT est de 200 V minimum. La limite haute est de 850 V maximum. La tension DC maximale absolue est de 1000 V.

Cette limite absolue ne constitue pas la tension de fonctionnement continu admise. La tension de travail, la plage à pleine puissance et les courants admissibles par tracker sont précisés dans la fiche technique jointe. Faites vérifier la tension à vide par temps froid, les courants des modules et leur répartition entre les entrées. Des références proches ne doivent pas être traitées comme interchangeables.

Stockage et secours : vérifier la configuration complète

La limite basse de tension batterie est de 200 V minimum. Sa limite haute est de 800 V maximum. Ces bornes ne prouvent pas à elles seules la compatibilité d’une batterie : sa référence, le nombre de modules, les versions logicielles et les câbles doivent respecter les prescriptions GoodWe.

La batterie et les panneaux ne sont pas inclus dans cette offre. Un besoin de secours exige de définir les charges prioritaires, les protections et le raccordement de la sortie correspondante. La puissance photovoltaïque et celle de la batterie doivent être suffisantes pour le fonctionnement recherché. L’onduleur seul ne constitue pas une alimentation autonome garantie de tout le bâtiment.

Encombrement et conditions de pose

La largeur du boîtier est de 520 mm. Sa hauteur est de 660 mm. Sa profondeur est de 220 mm. Le poids net de l’appareil est de 54 kg ; ce n’est pas une masse de transport emballé.

Le boîtier présente un indice IP66. Le mode de refroidissement est le suivant : refroidissement par ventilateur intelligent. Prévoyez un support adapté, les distances libres prescrites et un accès suffisant pour la maintenance. L’indice de protection ne dispense pas du respect des conditions d’environnement et de montage de la notice.

Rendement, communications et protections

Le rendement maximal annoncé par le constructeur est de 98,0 %. Le rendement européen pondéré est de 97,5 %. Ces valeurs techniques ne préjugent pas de la production réelle, qui dépend notamment des modules, de l’orientation, des températures et des pertes de l’installation.

Les liaisons nécessitent la configuration et les accessoires compatibles. Un accessoire apparaissant sur une illustration ne constitue pas une preuve qu’il est inclus dans l’offre.

Les fonctions intégrées comprennent la protection anti-îlotage, la protection contre l’inversion de polarité DC et la surveillance des défauts AC. Elles ne remplacent pas les protections externes de l’installation. Toute fonction optionnelle doit être confirmée pour la référence effectivement choisie.

Préparer une installation cohérente

Consultez la fiche technique du modèle exact, la notice française et la déclaration UE jointes. Faites confirmer l’adéquation de l’onduleur avec vos panneaux, la batterie envisagée et votre raccordement par un professionnel qualifié. Cette fiche porte sur l’onduleur ; elle ne comprend pas une prestation de conception, de pose ou de mise en service.
