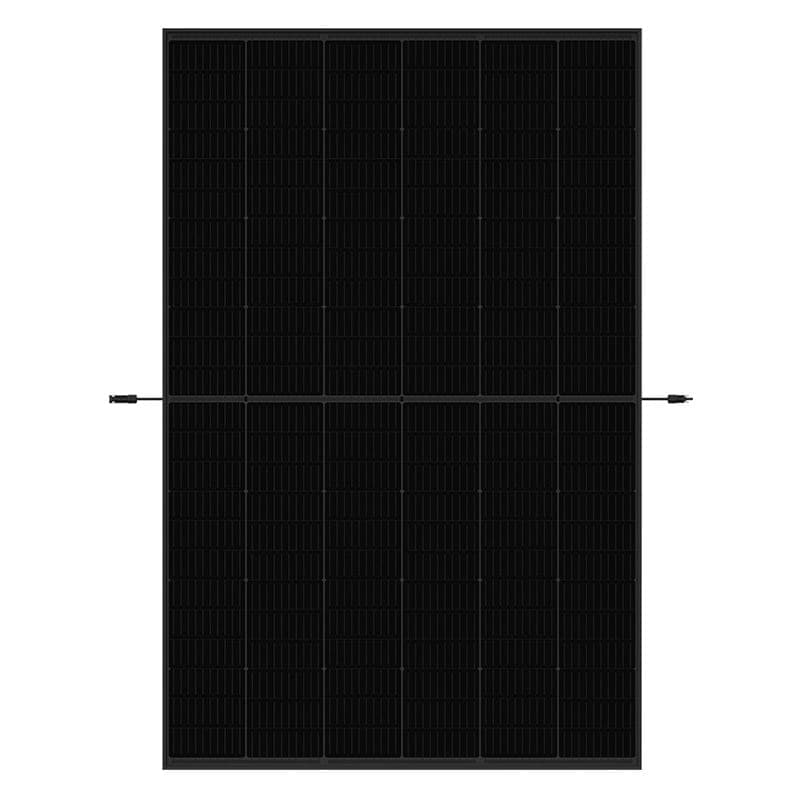

Trina Solar TSM-415DE09R.05 — lot de 2

Un prix pour le lot complet

Une quantité ajoutée au panier correspond à ce lot complet : le prix affiché ne désigne pas un seul panneau. Les équipements de conversion, les fixations, les protections électriques et les travaux sont à prévoir séparément. Le conditionnement commercial est ainsi identifié dès le choix du produit, avant de préparer la réception et le montage.

Lire les performances de chaque module

La puissance crête et le rendement de chaque panneau figurent dans le tableau technique, avec les conditions STC du fabricant. Ces données servent à comparer les modules dans un cadre de mesure commun. Elles ne constituent ni une puissance permanente ni une promesse de production annuelle. L’orientation, les ombrages, la température, les pertes de câblage et les appareils associés influencent les performances de l’installation.

Identifier la construction

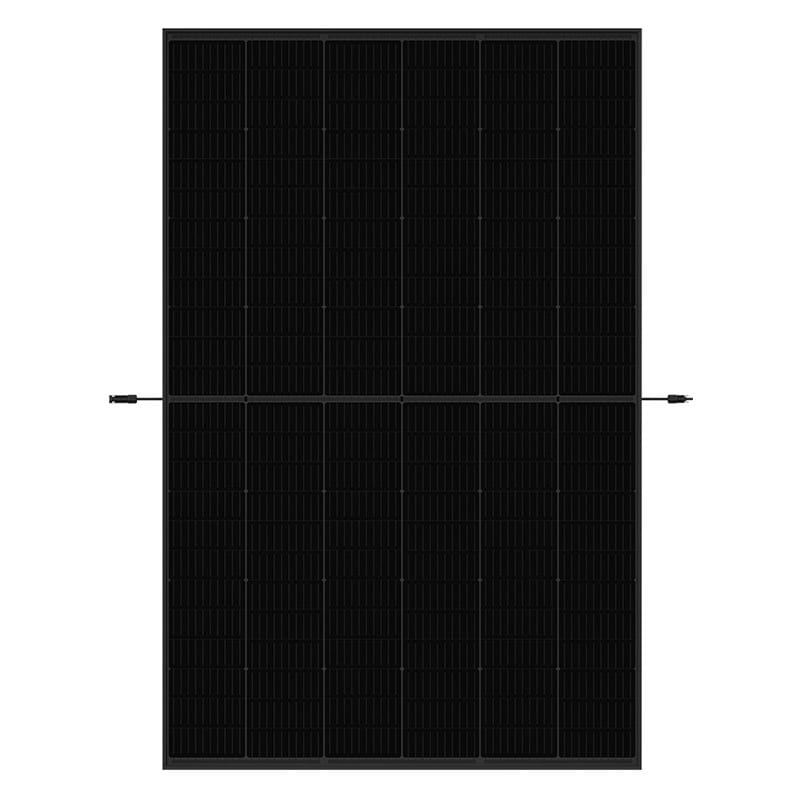

Ce module monocristallin associe une face vitrée, une feuille arrière et un cadre noir. La référence complète permet de distinguer cette version des autres panneaux de la gamme Vertex S. Une proximité de puissance ou de nom commercial ne suffit pas à rendre deux modèles interchangeables. Pour une extension ou un remplacement, contrôler la désignation figurant sur l’étiquette du matériel et les caractéristiques de l’installation existante avant de sélectionner un module.

Dimensionner les chaînes photovoltaïques

Les tensions à vide Voc et au point de puissance maximale Vmpp, ainsi que les courants Isc et Impp, figurent dans le tableau technique aux conditions STC. La tension système maximale documentée est de 1500 V. Cette limite de module ne définit pas à elle seule une longueur de chaîne : calculer notamment la tension à froid, les courants et les plages admissibles de l’onduleur. Le nombre de panneaux dans le lot n’impose pas leur branchement en série.

Prévoir la place et la réception

Un panneau mesure 1762 mm de longueur, 1134 mm de largeur et 30 mm d’épaisseur. Sa masse nette est de 21,8 kg. Les dimensions indiquées sont celles d’un panneau, pas celles du colis de livraison. Prévoir un accès adapté et les moyens de manutention nécessaires. La structure porteuse et les zones de serrage doivent être étudiées selon les instructions du fabricant.

Vérifier les raccordements

La fiche constructeur présente plusieurs connecteurs possibles selon la configuration livrée. Vérifier la référence effectivement montée avant de choisir les contreparties et les rallonges. Une ressemblance de forme ou le seul mot « compatible » ne permet pas de mélanger librement des connecteurs de marques différentes. Préparer les câbles, les protections et leur cheminement en tenant compte des prescriptions des appareils et de l’environnement du projet.

Réceptionner et manipuler les panneaux

Contrôler les références, la quantité et l’état apparent de l’emballage à la réception. Signaler les anomalies selon la procédure de livraison et conserver les éléments d’identification. Un panneau exposé à la lumière peut produire une tension avant même son raccordement. Ne pas marcher sur le verre, soulever un panneau par ses câbles ou monter un module endommagé. Confier les interventions électriques et la pose à des personnes compétentes, avec les moyens de protection adaptés.

Préparer le dossier du projet

La fiche technique originale est accessible avec cette offre. Elle permet de relire la colonne du modèle, les conditions de mesure et les limites d’utilisation. Consulter également la notice d’installation applicable avant la pose. Une étude de production, la vérification des supports et les démarches de raccordement restent propres au site d’installation. Conserver la documentation et les étiquettes avec le dossier du matériel pour faciliter l’entretien, le diagnostic et les éventuels remplacements.
